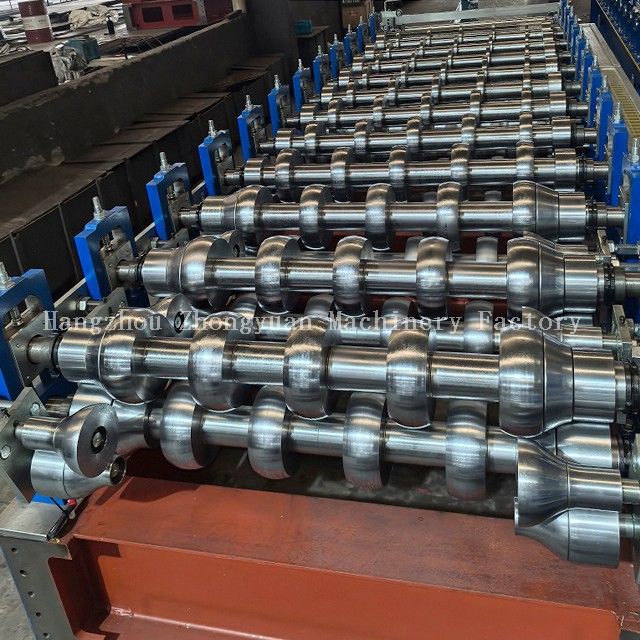

Breve introducción de la máquina perfiladora de tejas trapezoidales:

Parámetros técnicos de la máquina formadora de rollos de metal para tejas esmaltadas:

Componentes de la máquina perfiladora de tejas metálicas de la máquina perfiladora de tejas esmaltadas:

Pantalla de procesamiento de trabajo de azulejos

Desenrollar la hoja → Hoja guía → Perfilado → Hoja de prensado → Medir la longitud y cortar la hoja → Producto al apilador

Descripción de los componentes de la máquina formadora de tejas.

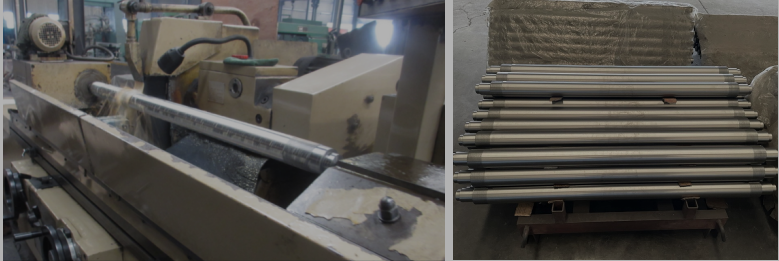

1. Ejes de alta precisión

Ejes macizos de 72 mm de diámetro.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final.

Garantía de que el comprador obtendrá una hoja de alta precisión de la máquina fabricada por Zhongyuan

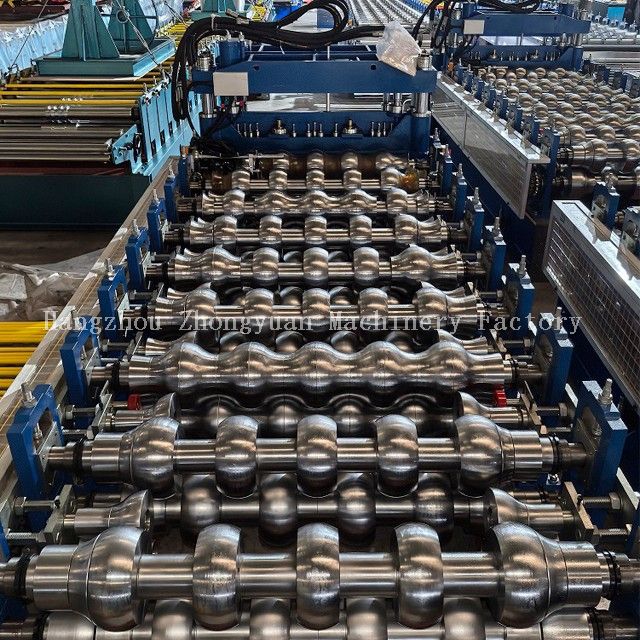

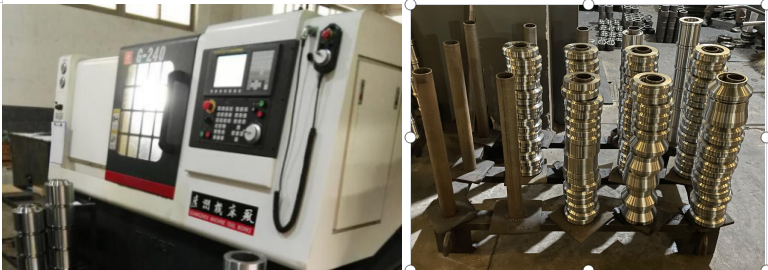

2.No.45 Acero procesado por máquina CNC

La máquina CNC puede mejorar la precisión de los rodillos.

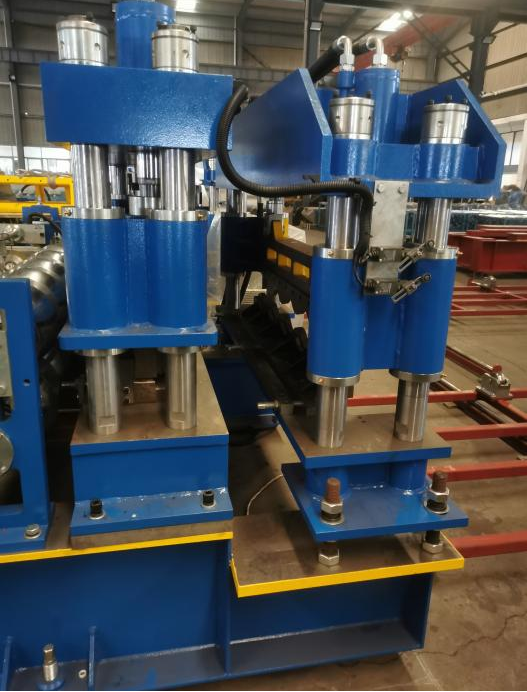

3. Equipo de prensado

Este dispositivo se utiliza para presionar el paso de los azulejos. Después de formar la forma del panel de azulejos, se presiona el panel de azulejos con un equipo de prensado que garantiza que la forma sea duradera y más hermosa.

4.Corte hidráulico

1) Adopta poscorte, Detener para cortar;

2) El material de la hoja de corte es Cr12 MOV. Con tratamiento apagado. La dureza alcanza 58-60HRC.

2) Adopta un marco soldado para una buena rigidez.

4) El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±1 mm.

5) La potencia de corte la proporciona la estación hidráulica.

6) El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

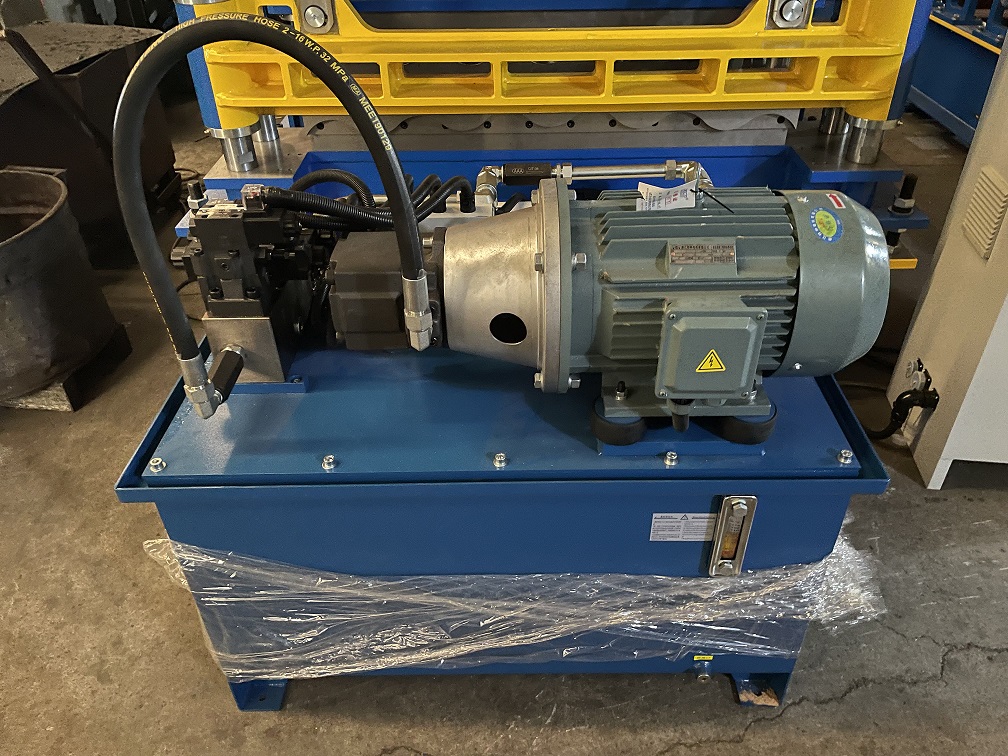

5.Estación hidráulica:

1) Suministra potencia a la cortadora hidráulica.

2) Todos los accesorios hidráulicos utilizan productos de marcas famosas chinas.

3) Potencia del motor hidráulico: aproximadamente 7,5 KW

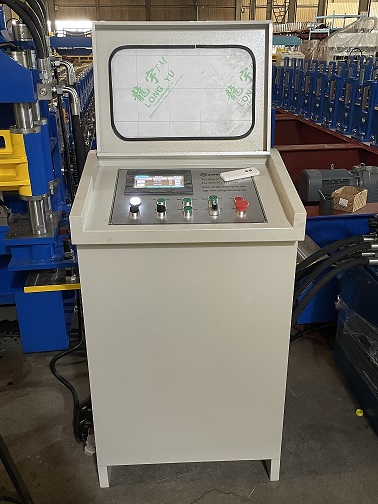

6. Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3) Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4) El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5) Recuento del codificador, que tiene función de recuento y medición de longitud.

6) Voltaje de alimentación adecuado: 480 V/60 Hz, trifásico (se puede diseñar según los requisitos del comprador) Referencia de forma exterior del sistema:

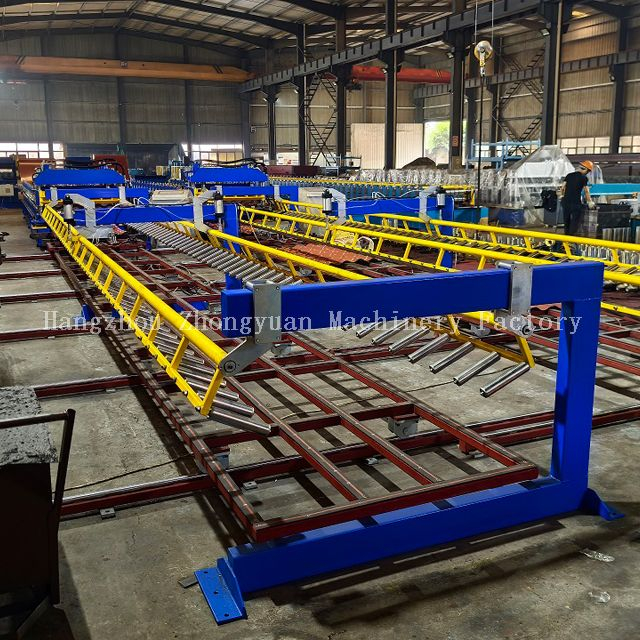

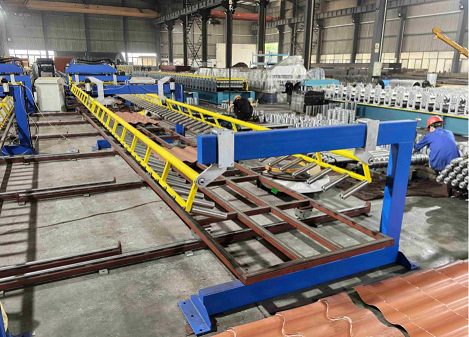

7.Apilador automático

1) Longitud del apilador: 12 m

2) Dirección de movimiento del brazo apilador: movimiento transversal.

3) Tamaño del apilador: 12X1,3X1,88m (LxAnxAl)

4) Peso del apilador: 1665 kg.

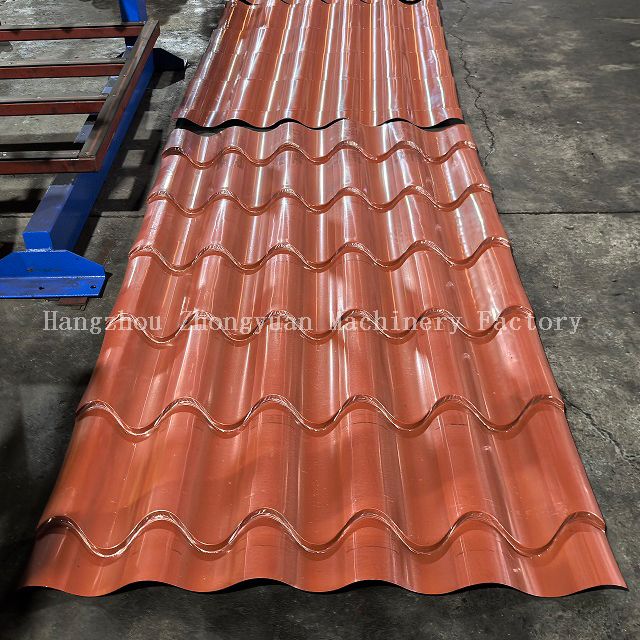

Aplicación del producto de la máquina para tejas.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas formadoras de tejas  en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de máquina para azulejos

Detalles de empaquetado de la máquina formadora de rollos para techos de tejas de acero

1. Un contenedor *40GP y uno de 20gp para cargar un juego de máquina perfiladora de baldosas esmaltadas con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 120 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
