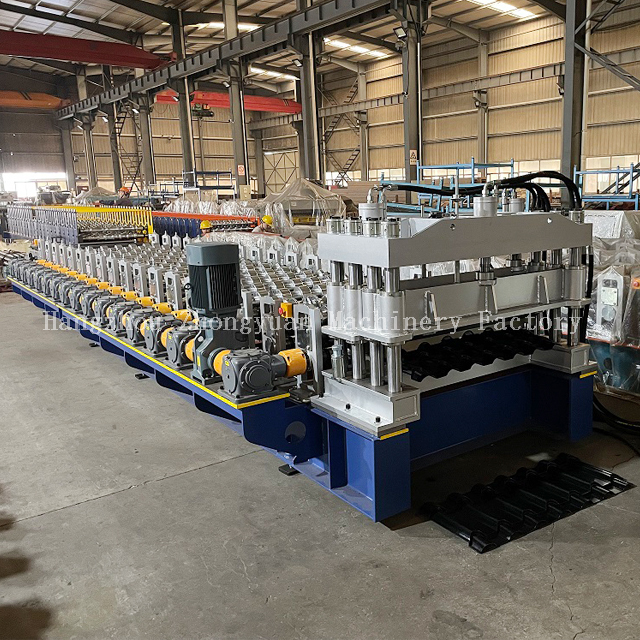

Breve introducción de la máquina perfiladora de tejas metrocopo:

Parámetros técnicos de la máquina perfiladora de tejas metrocopo esmaltadas:

Componentes de la máquina perfiladora de tejas metrocopo de techo de alta velocidad para la venta:

Pantalla de procesamiento de trabajo de mosaico esmaltado de metrocopo

Desenrollar la hoja → Hoja guía → Perfilado → Hoja de prensado → Medir la longitud y cortar la hoja

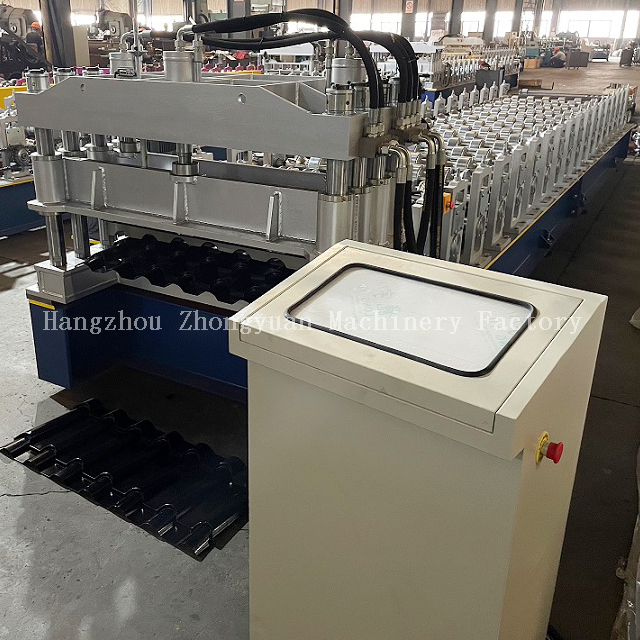

Descripción de los componentes de la máquina perfiladora de tejas metrocopo para techos esmaltados

Partes del cuerpo de la máquina

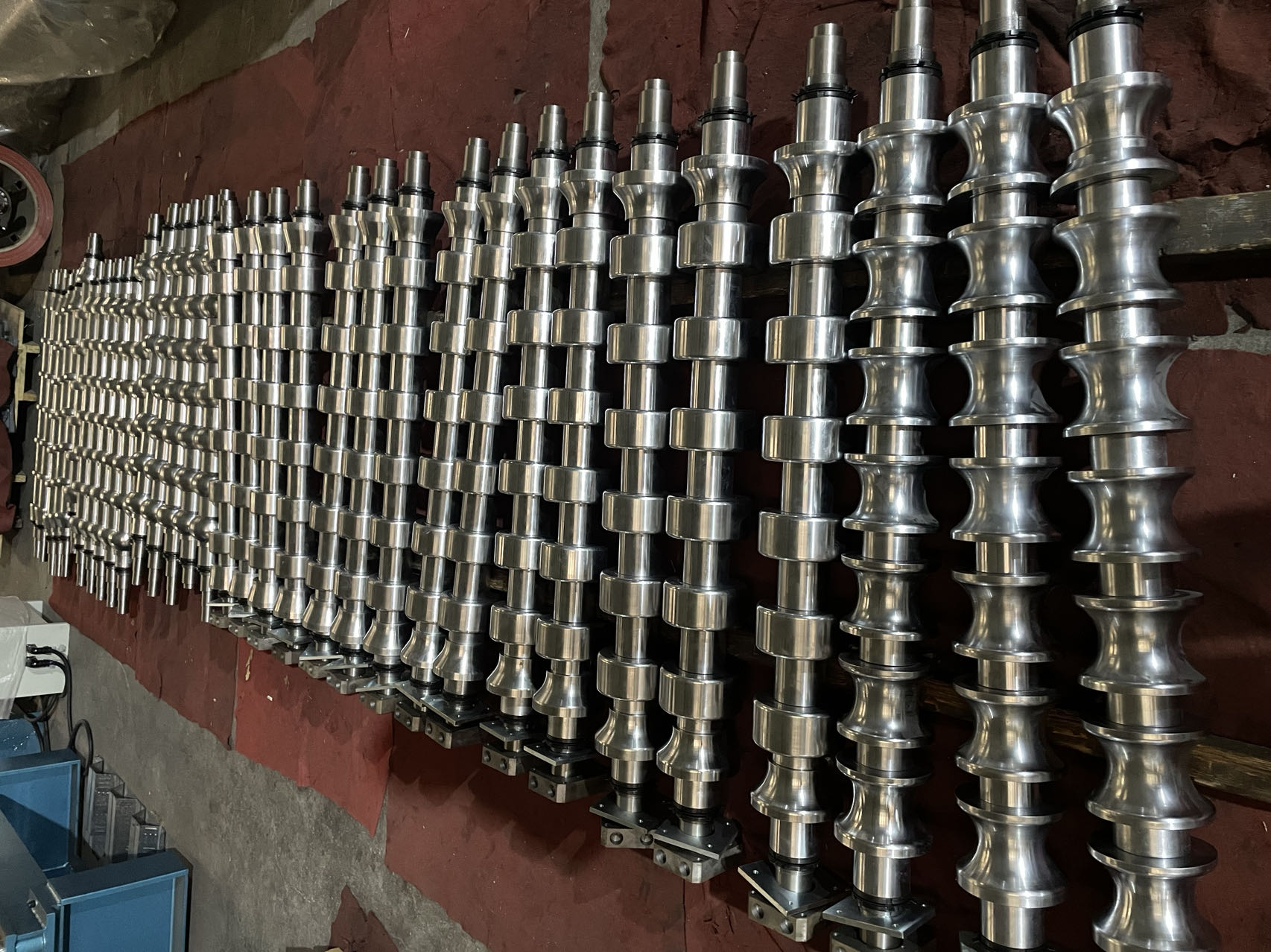

1. Ejes de alta precisión

Ejes macizos de 72 mm de diámetro.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

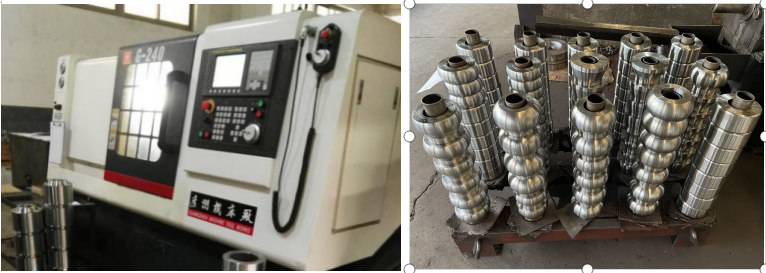

2.rodillos de maquina

El material del rodillo es acero forjado No.45 de alta calidad, con procesión controlada digitalmente.

Las máquinas CNC pueden mejorar la precisión de los rodillos.

Acabado cromado en la superficie para agregar dureza a los rodillos.

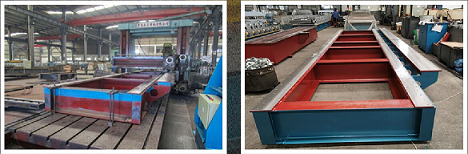

3.Cuerpo principal de la máquina

Bastidor de la máquina fabricado en acero tipo H400 mediante soldadura, planificado en superficie para garantizar la precisión.

Grosor de la pared lateral: 40 mm

Conducción por motor, transmisión por engranaje helicoidal, alrededor de 18 pasos para formar estaciones

Motor principal = 5,5 kw

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.

Velocidad de producción: 5-6m/min.

Todos los rodillos procesados ​​se ensamblan sobre la alfombra para evitar rayar la  superficie de los rodillos.

4.Sistema de corte automático

1)  Adopta poscorte, Detener para cortar;

2)  El material de la hoja de corte es Cr12 con tratamiento templado.

3)  Adopta un marco soldado para una buena rigidez.

4) El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±2 mm.

5)  La potencia de corte la proporciona la estación hidráulica.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

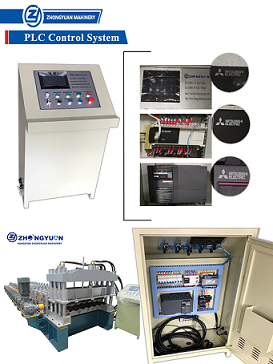

5. Sistema de control PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 Hz, trifásico (se puede diseñar según los requisitos del comprador)

Referencia de forma exterior del sistema:

Aplicación del producto de fabricación de máquinas formadoras de tejas metálicas.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de tejas  en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de la máquina perfiladora de tejas metrocopo para techos metálicos

Detalles de empaquetado de la máquina formadora de baldosas esmaltadas

1. Un contenedor *40GP para cargar un juego de máquina perfiladora de tejas de alta calidad con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
