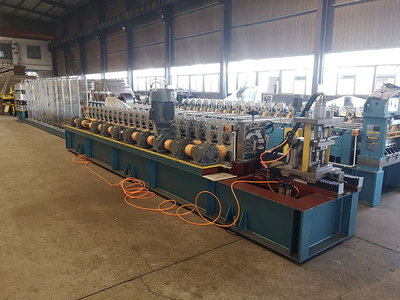

La máquina perfiladora vertical zhongyuan está diseñada para procesar columnas de soporte verticales o perfiles verticales. Su diseño de matriz y sistema de alimentación garantizan rectitud y espesor de pared uniforme, brindando estabilidad de carga vertical y precisión dimensional superiores. Ideal para montantes de estanterías, columnas de estructuras de acero y producción de estructuras.
Principales parámetros técnicos
Espesor de bobina adecuado
1,2 mm
Materias primas adecuadas
chapa de acero galvanizado
Límite elástico de la materia prima.
235Mpa
Potencia del motor principal
11kW
energía hidráulica
18,5 KW
Cantidad de rodillos
21 estaciones
Peso
5720 kilos
Tamaño
6,7m*0,88m*1,4m
Componentes de la máquina
Desenrollador de motor
1 juego (Capacidad: 3 toneladas)
Sistema de alimentación servo
1 juego
Punzonadora
1 juego
Dispositivo de almacenamiento
1 juego
M/C perfilador
1 juego
Corte hidráulico
1 juego
Estación hidráulica
1 juego
Sistema de control PLC
1 juego
Estante para productos (sin alimentación)
1 juego (dos piezas, la longitud total es de 3 metros)
Motor desenrollador
1) Máx. capacidad: 3000 kg 2) Adecuado para diámetro interior de la bobina: 508 mm, adecuado para diámetro exterior máximo de la bobina: 1000 mm 3) La potencia manual expande la superficie interior de la bobina. 4) Potencia del motor: 1,5 KW
Sistema de servoalimentación
1) Sistema de alimentación servo para alimentar la materia prima a la punzonadora de forma continua y garantizar la precisión del orificio de perforación. 2) Tiene un sistema de control independiente para controlar la acción de alimentación y la acción de perforación.

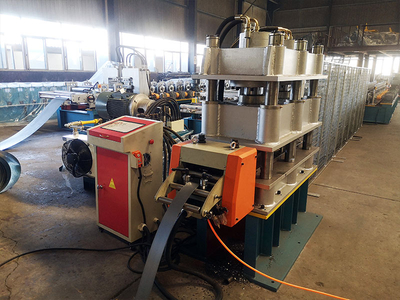

Punzonadora hidráulica
1) Material del troquel de punzonado: acero para molde Cr12 Mov 2) Fuerza de la punzonadora hidráulica: 30 toneladas 3) Punzonado 50 veces/min.
Sistema de almacenamiento
1) Ayuda a almacenar la bobina perforada para que la acción de formación pueda ser consistente. 2) Usando motores, la cadena se mueve para mover la bobina perforada. 3)Potencia del motor: 1,5 KW. 4) Longitud: 6,5 metros.

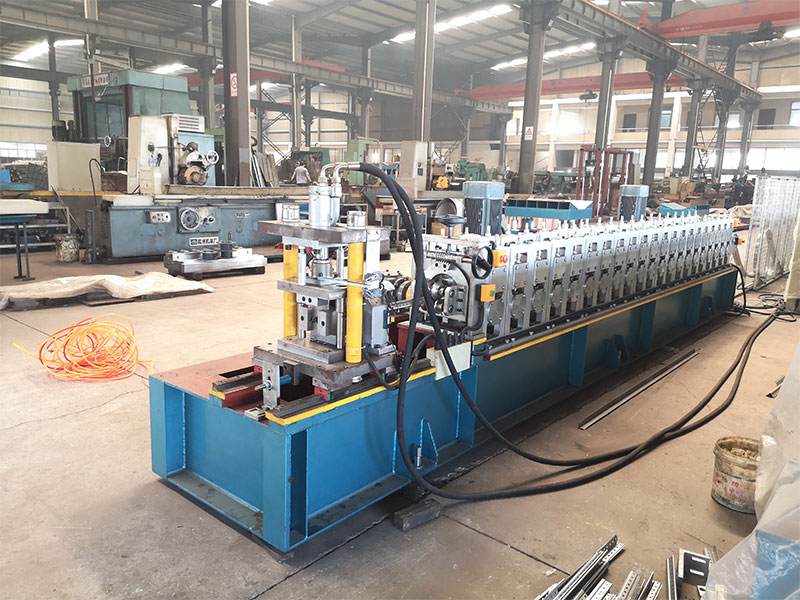

M/C perfilador
1) El marco principal de la máquina se suelda por separado y la pared exterior se conecta mediante tornillo después de haber sido rotatoriamente en la superficie. 2) El material del rodillo es acero para moldes Cr12 Mov con tratamiento de enfriamiento, con procesión controlada digitalmente. 3) Los ejes de los rodillos se labran con una máquina rectificadora dos veces para garantizar la precisión del producto final. 4) El diámetro del eje es de 55 mm. 5) Cantidad de rodillos formadores: aproximadamente 21 estaciones. 6) La cadena y el engranaje mueven la línea y el motor acciona. Todas las acciones de trabajo son controladas automáticamente por el gabinete eléctrico PLC. 7) Voltaje de alimentación adecuado: 380 V/50 Hz, trifásico (se puede diseñar según los requisitos del comprador) 8) Velocidad de funcionamiento de la línea: aproximadamente 7 piezas de producto de 2 metros de largo. 9) Potencia del motor de la máquina principal: aproximadamente 11 kW 10) Cajas de engranajes para transmitir la máquina de modo que se pueda garantizar la precisión de los tamaños del producto. 11) Peso neto del sistema perfilador: 5720 kg.

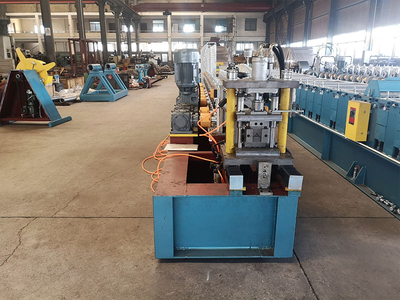

Corte hidráulico
1) Adopta postcorte, Detener para cortar; 2) El material de la hoja de corte es acero Cr12 Mov Mold con tratamiento templado. 3) Adopta un marco soldado para una buena rigidez. 4) El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±2 mm. 5) La potencia de corte la proporciona la estación hidráulica. 6) El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.
