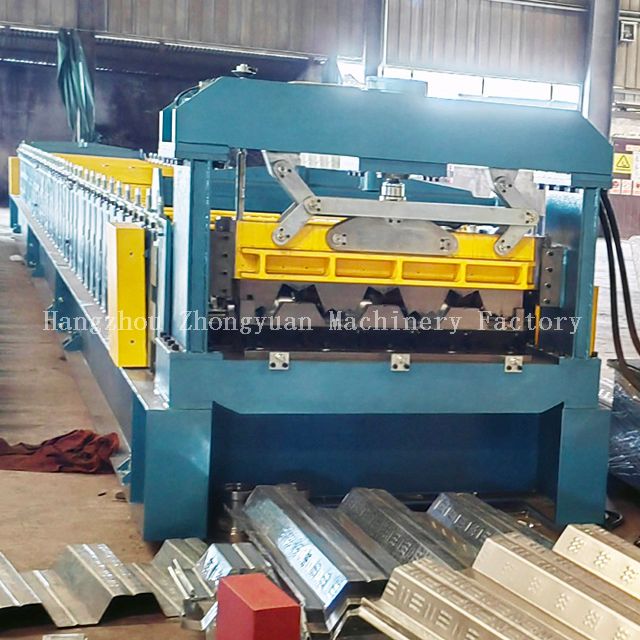

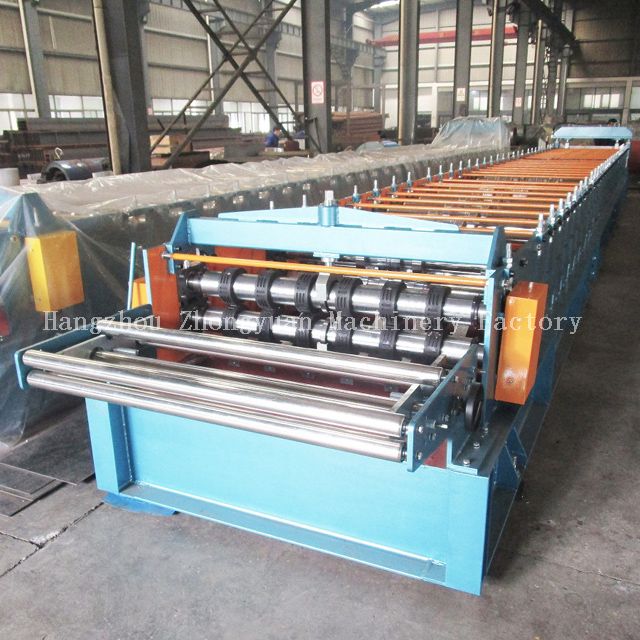

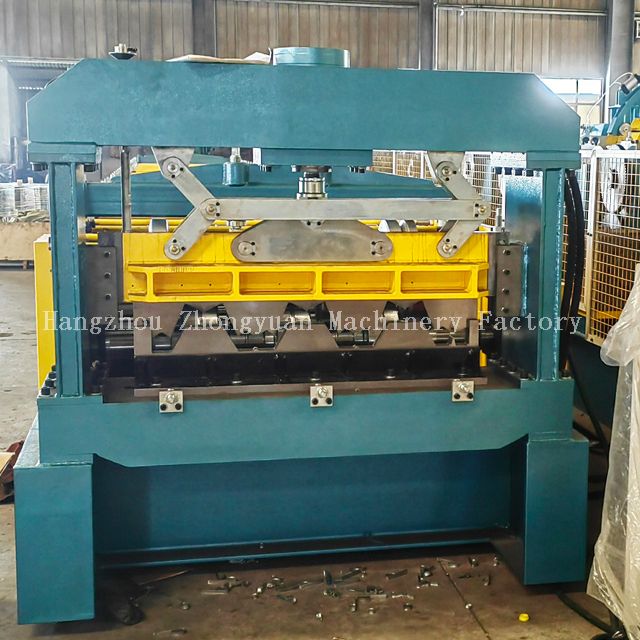

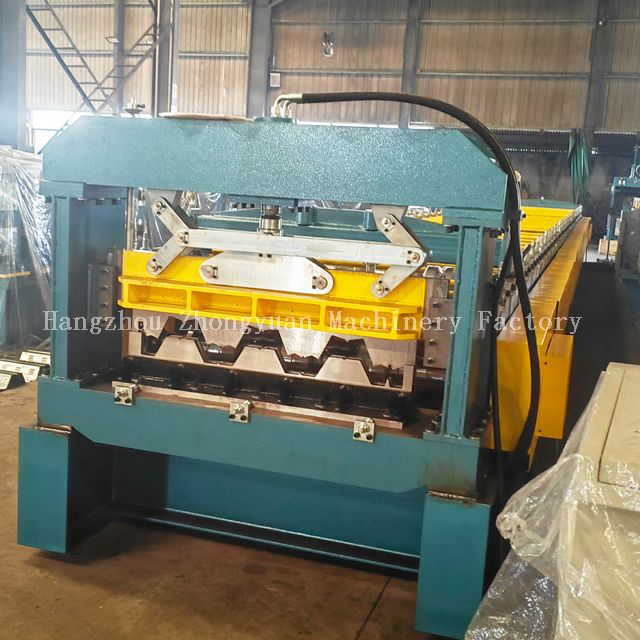

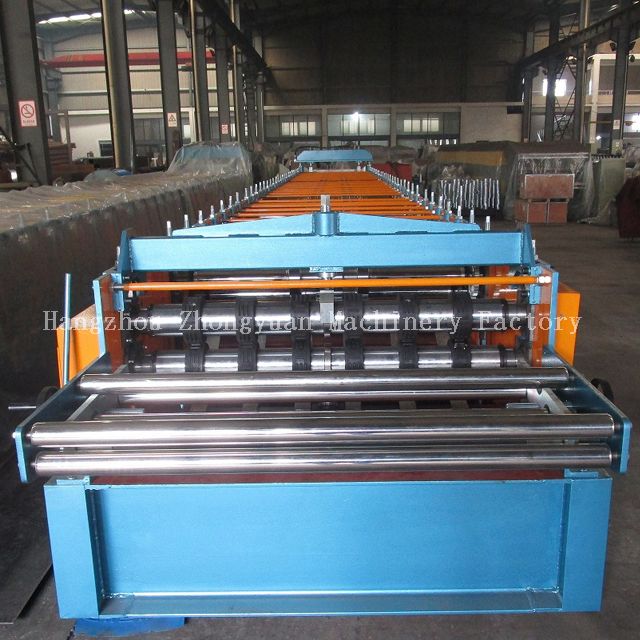

Breve introducción de la máquina formadora de rollos de plataforma de techo de metal:

Parámetros técnicos de la máquina perfiladora de plataformas:

Componentes de la máquina formadora de rollos de piso para terrazas de acero:

Pantalla de procesamiento de trabajo en cubierta

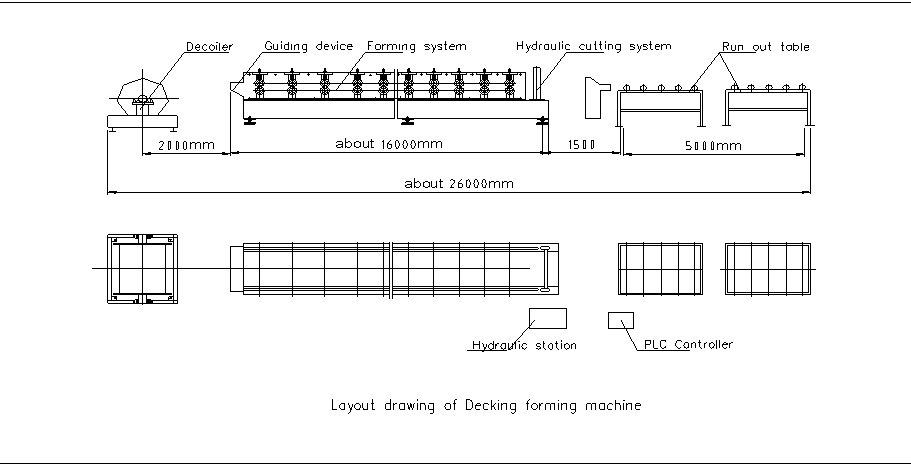

Desenrollar la hoja → Hoja guía → Perfilado → Medir la longitud y cortar la hoja → Producto hasta la mesa de agotamiento

Descripción de los componentes de la máquina perfiladora para piso.

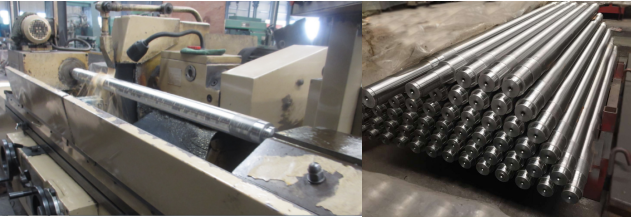

1.Eje de alta precisión

Ejes macizos de diámetro. 90 mm para espesor de material.

Todos los ejes se labran dos veces mediante una rectificadora cilíndrica para garantizar la precisión final.

Los compradores garantizados obtienen una lámina de plataforma de alta precisión de la máquina fabricada por Zhongyuan.

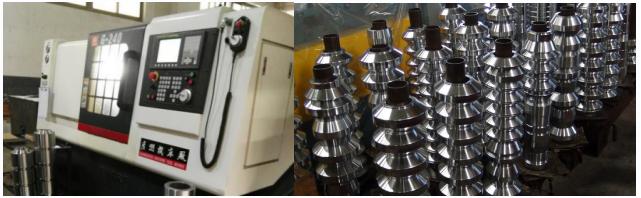

2.Rodillos de la máquina

Todos los rodillos fabricados en acero 45#

Las máquinas CNC pueden mejorar la precisión de los rodillos. Acabado cromado en la superficie para agregar dureza a los rodillos.

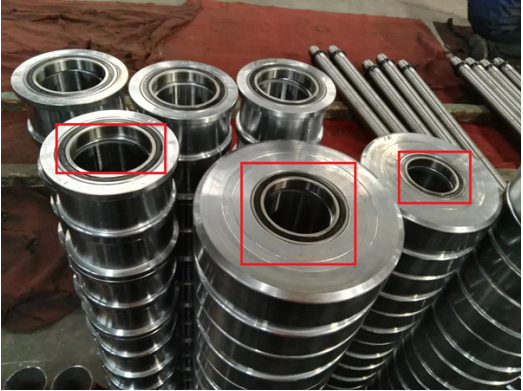

3.Diseño de rodamientos dentro de los rodillos formadores.

Diseñe los cojinetes dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas. Nuestras máquinas formadoras fabricadas pueden usarse por más de 15 años.

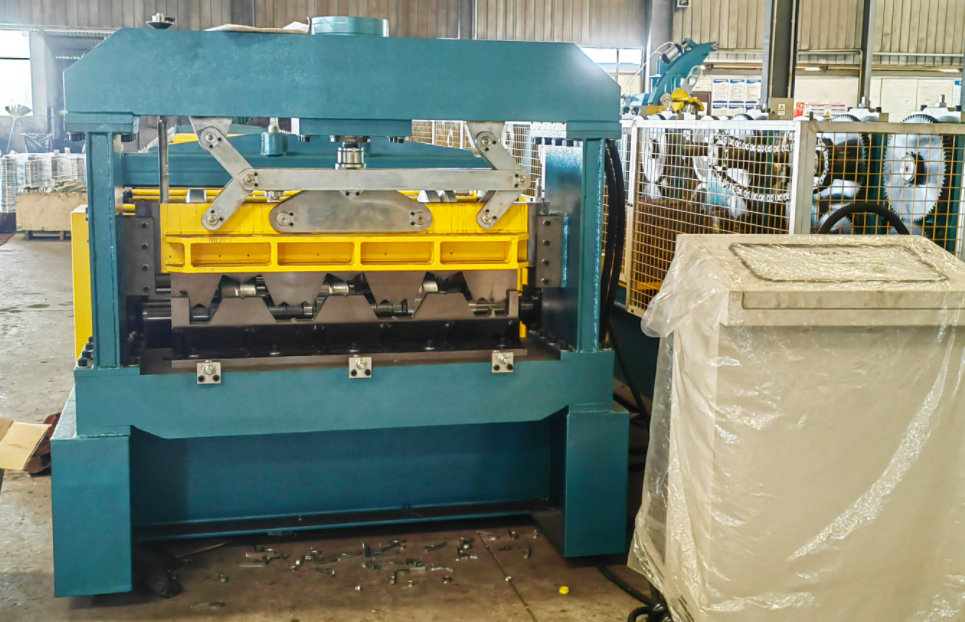

4. Corte hidráulico

1)  Adopta poscorte, Detener para cortar;

2)  El material de la hoja de corte es Cr12 con tratamiento templado.

2)  Adopta un marco soldado para una buena rigidez.

4)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. La tolerancia de la longitud de corte es de ±1,5 mm.

5)  La potencia de corte la proporciona la estación hidráulica.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

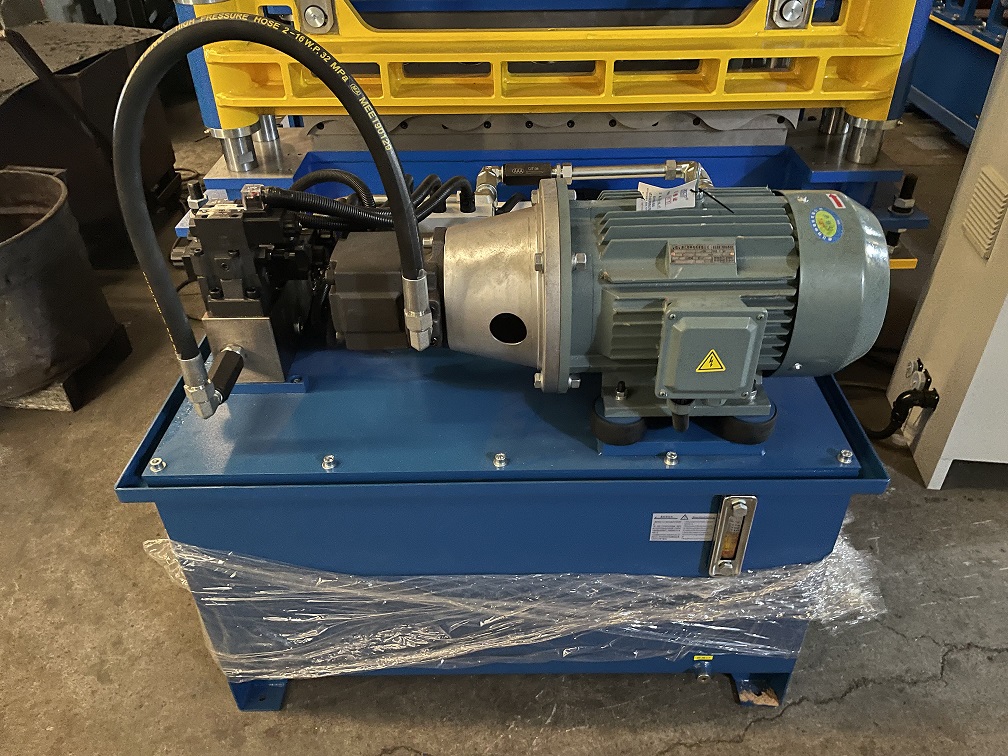

5. Estación hidráulica

1)  Suministra potencia a la cortadora hidráulica.

2)  Todos los accesorios hidráulicos utilizan productos de marcas famosas chinas.

3)  Potencia del motor hidráulico: aproximadamente 5,5 KW

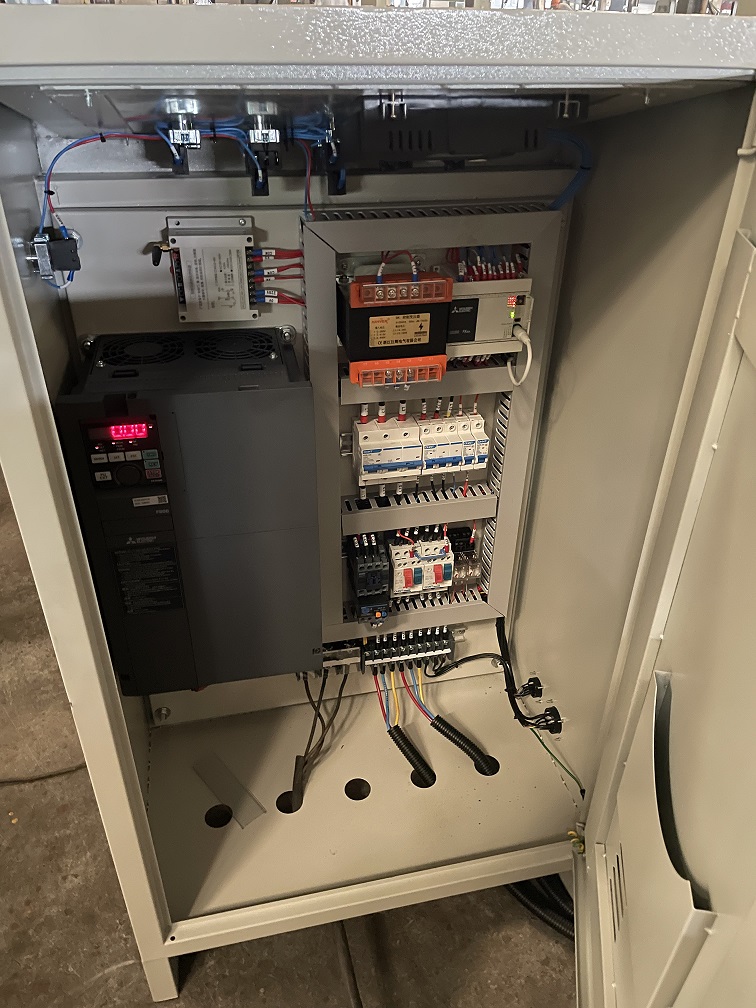

6.Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6) Voltaje de alimentación adecuado: 380 V/50 Hz, 3 fases (se puede diseñar según los requisitos del comprador)

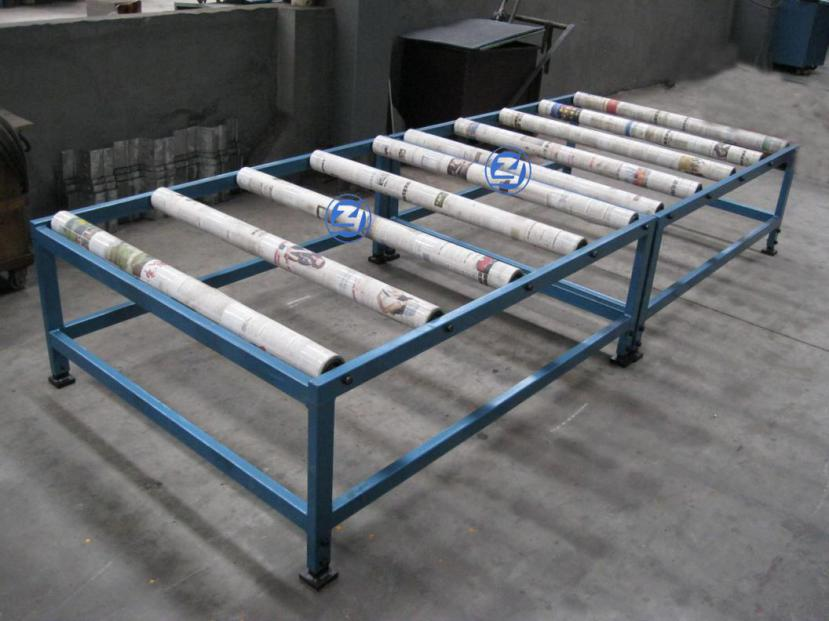

7.Rack de productos (sin alimentación)

1)  Se utilizan para colocar el producto final cuando el producto sale del dispositivo de corte.

2)  Dos piezas, la longitud de cada pieza es de 1,5 m, la longitud total es de 3 metros.

3)  Recoger el producto final y que los productos finales sean convenientes para que los trabajadores los apilen.

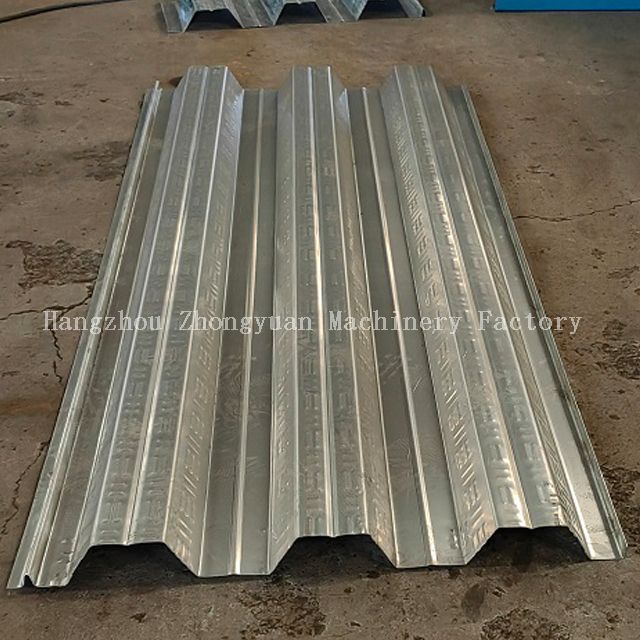

Aplicación del producto de la máquina formadora de rollos de láminas de cubierta.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de plataformas de piso  en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de la máquina perfiladora de plataformas metálicas

Detalles de empaquetado de la máquina formadora de rollos de plataforma

1. Un contenedor *40GP y uno de 20gp para cargar un juego de máquina perfiladora de plataformas de acero con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
