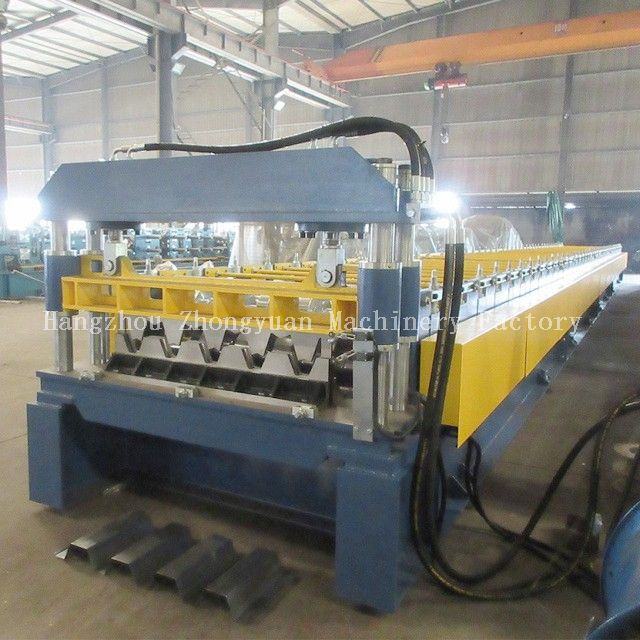

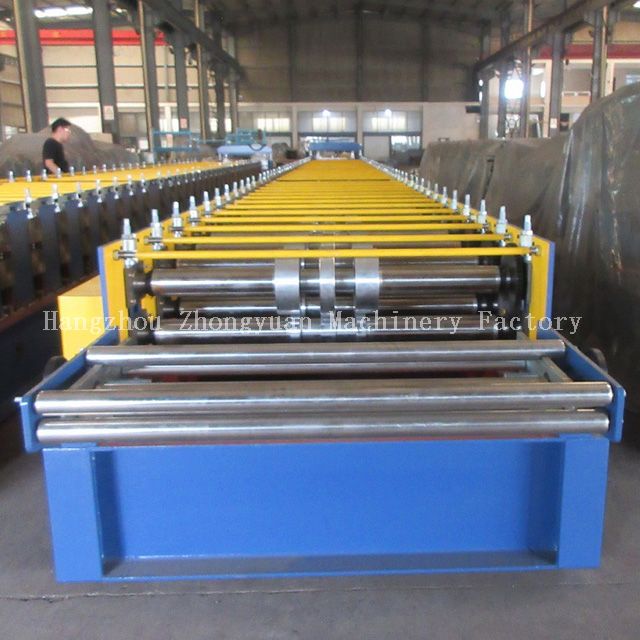

Breve introducción de la máquina perfiladora de plataformas metálicas:

Parámetros técnicos de la máquina perfiladora de plataformas de acero:

Componentes de la máquina perfiladora de plataformas de piso:

Pantalla de procesamiento de trabajo en cubierta

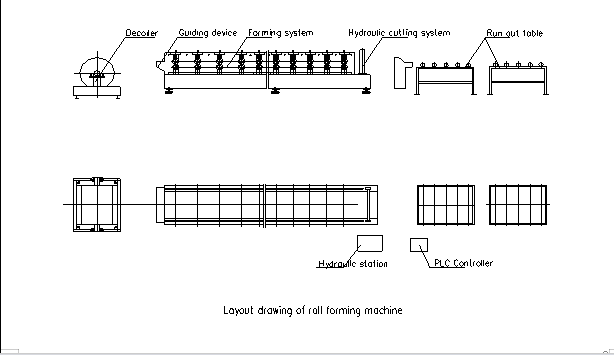

Desenrollar la hoja → Hoja guía → Perfilado → Medir la longitud y cortar la hoja → Producto a la mesa de agotamiento

Descripción de los componentes de la máquina formadora de plataformas de acero.

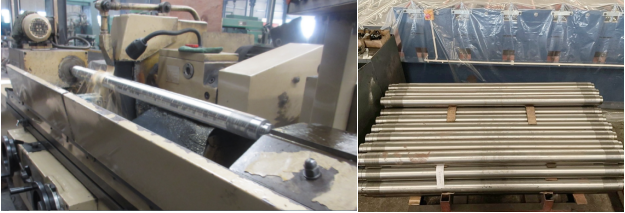

1. Eje de alta precisión

Ejes macizos de diámetro. 82 mm.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantía de que el comprador obtendrá una hoja de alta precisión de la máquina fabricada por Zhongyuan

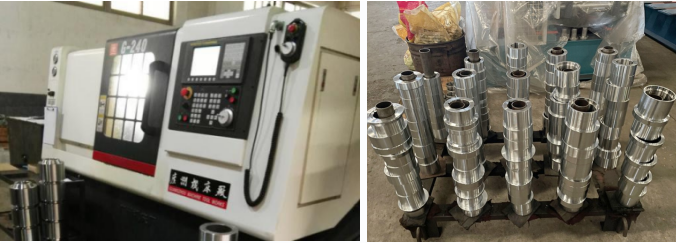

2. Acero No.45 procesado por máquina CNC

Todos los rodillos fabricados en acero 45#

Las máquinas CNC pueden mejorar la precisión de los rodillos.

Acabado cromado en la superficie para agregar dureza a los rodillos.

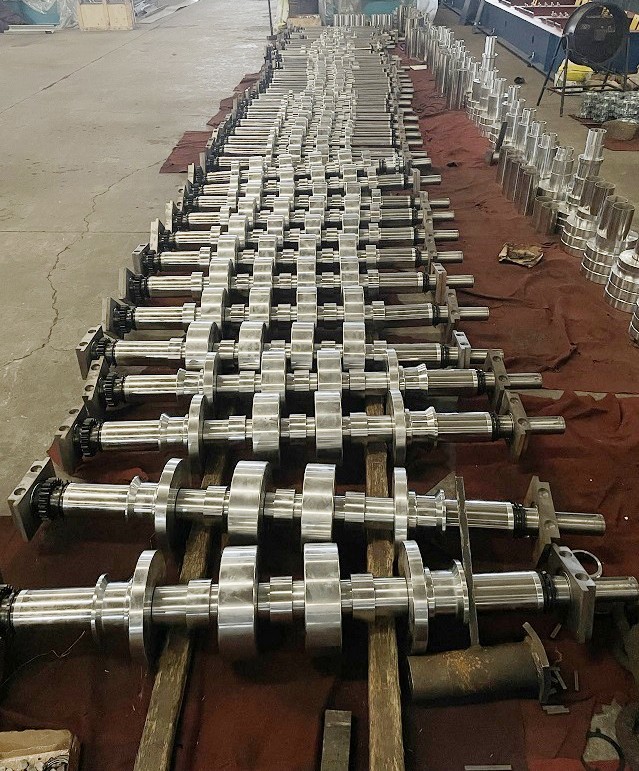

3. Diseño de cojinetes dentro de los rodillos formadores.

Diseñe los cojinetes dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas. Nuestras máquinas formadoras fabricadas pueden usarse por más de 15 años.

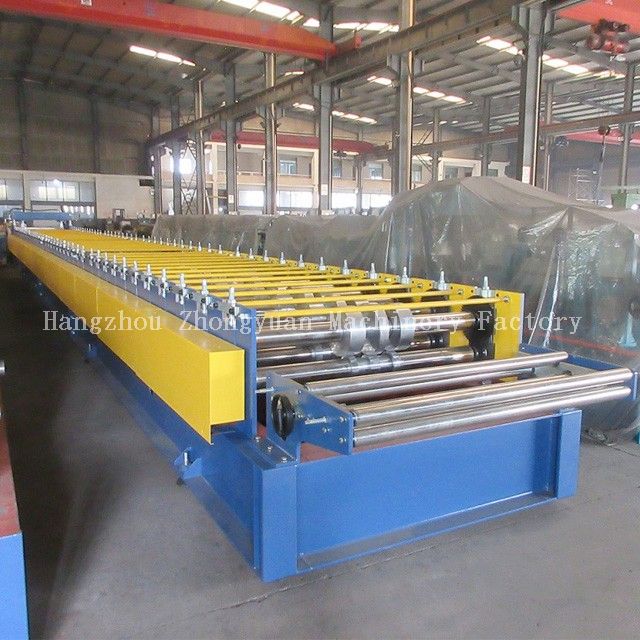

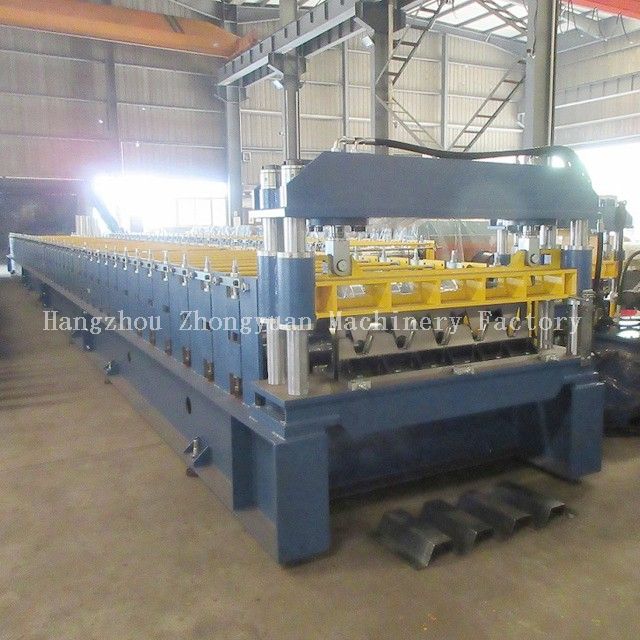

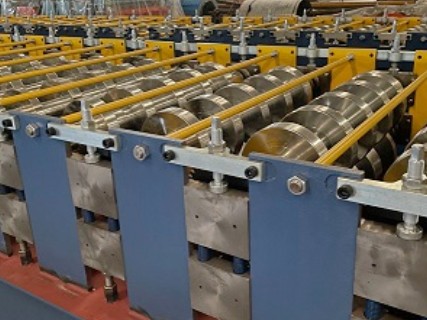

4. Cuerpo principal de la máquina

Bastidor de la máquina fabricado en acero tipo H450 mediante soldadura.

Espesor de la pared lateral: 235Mpa con un espesor de 20mm

Se diseñan ranuras entre la pared de conexión para evitar el movimiento de la pared de conexión y mejorar la estabilidad.

Conducción de motor, transmisión de conducción de engranajes/piñones, aproximadamente 44 estaciones para formar

Motor principal=11KWx2, control de velocidad de frecuencia

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.

Velocidad de formación 20-25m/min.

Todos los rodillos procesados ​​se ensamblan sobre la alfombra para evitar rayar la superficie de los rodillos.

5. Sistema de corte automático

1) Adopta poscorte, Detener para cortar;

2) El material de la hoja de corte es Cr12 mov. con tratamiento apagado.

3) Es un estilo de corte por punzonado, hay una tira de acero de desecho de 8 mm después de cada corte, para extender el cuchillo.

vida útil y reducir la deformación de la lámina de la plataforma.

4) El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final.

5) La potencia de corte la proporciona la estación hidráulica.

6) El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

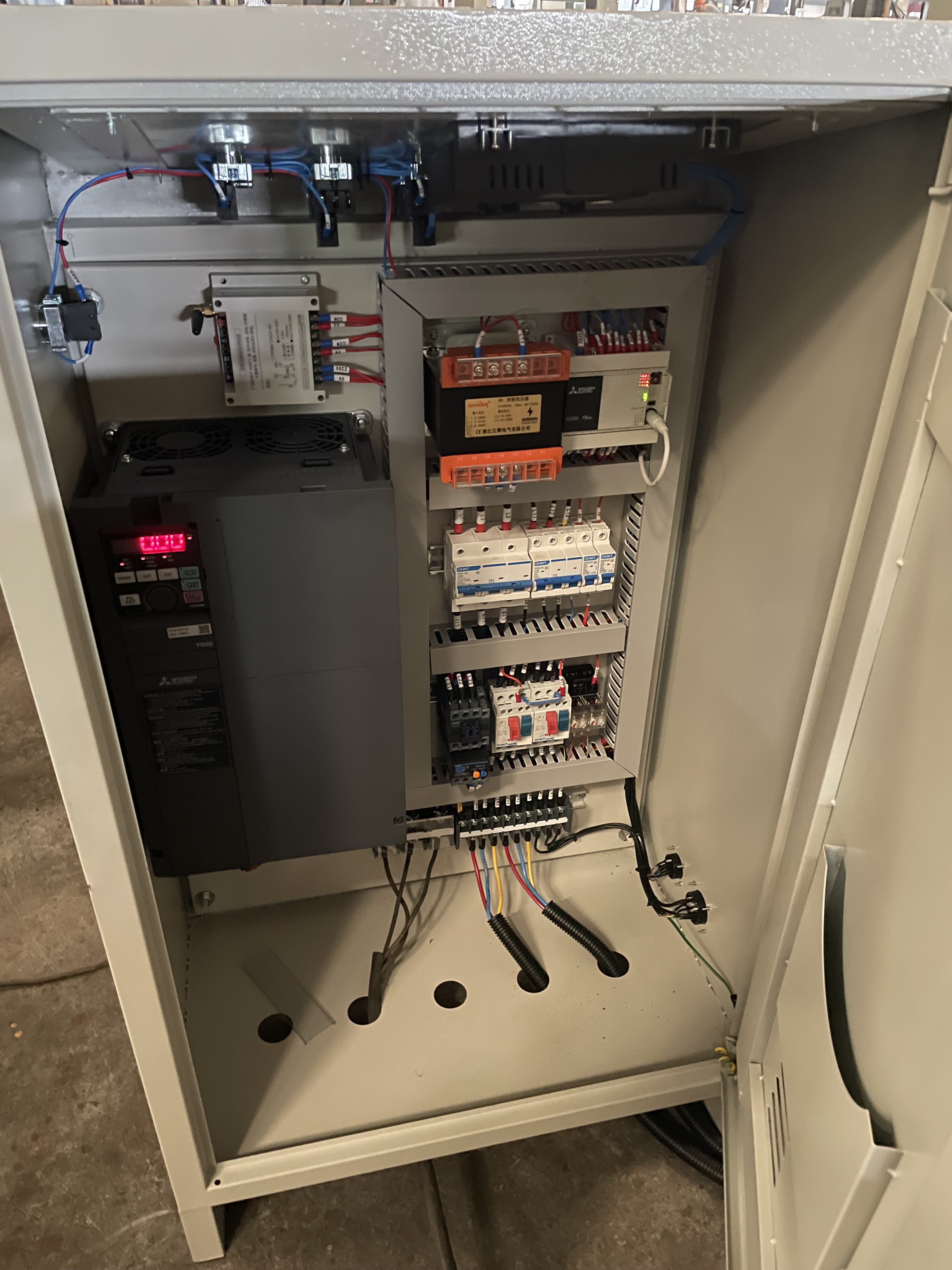

6. Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3) Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4) El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5) Recuento del codificador, que tiene función de recuento y medición de longitud.

6) Voltaje de alimentación adecuado: 440 V/60 HZ/trifásico (se puede diseñar según los requisitos del comprador)

Aplicación del producto de la máquina perfiladora de plataformas metálicas.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de plataformas metálicas para pisos  en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de la máquina perfiladora de pisos

Detalles de empaquetado de la máquina formadora de rollos de láminas para terrazas de acero

1. Dos contenedores *40GP para cargar un juego de máquina perfiladora de plataforma de acero con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
