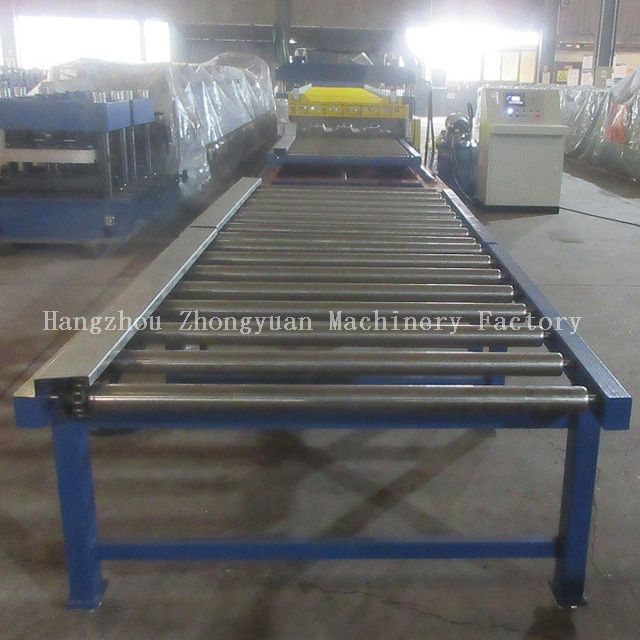

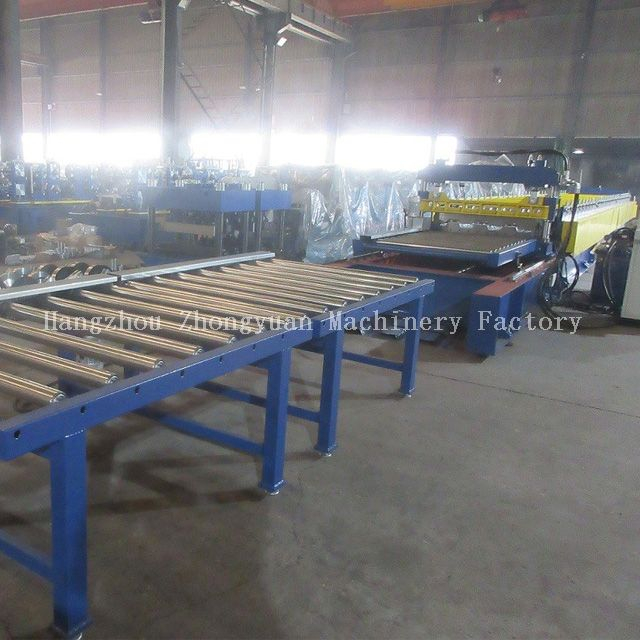

Breve introducción de la máquina perfiladora de plataformas metálicas:

Parámetros técnicos de la máquina formadora de rollos de plataforma:

Componentes de la máquina perfiladora de plataformas metálicas:

Pantalla de procesamiento de trabajo en cubierta

Desenrollar la hoja → Hoja guía → Perfilado → Mida la longitud y no se detenga para cortar la hoja de la plataforma → Producto a la mesa de salida

Descripción de los componentes de la máquina laminadora de plataformas metálicas.

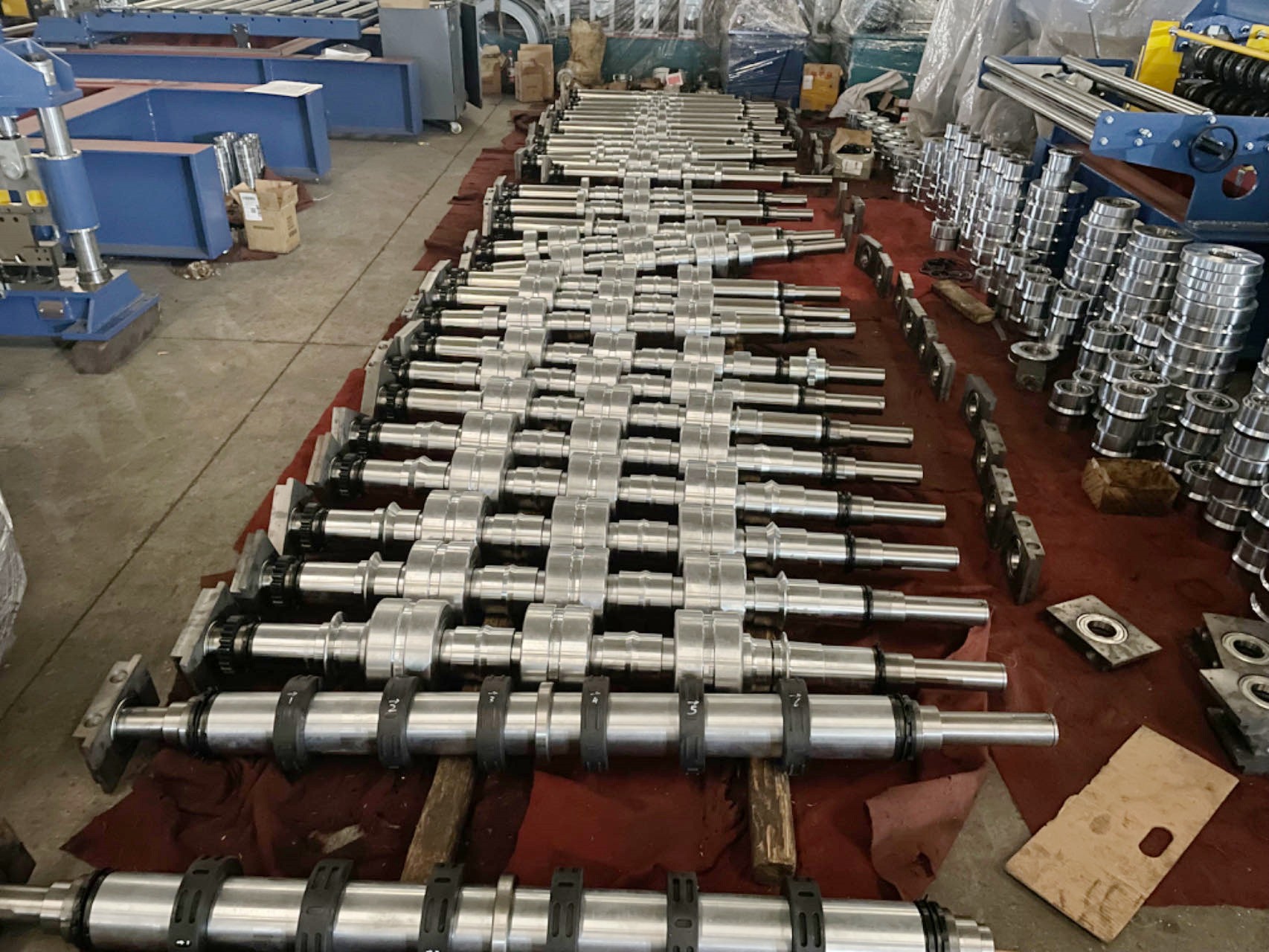

1.Eje de alta precisión

Ejes macizos de diámetro. 82 mm.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantía de que el comprador obtendrá una hoja de alta precisión de la máquina fabricada por Zhongyuan

2.No.45 Acero procesado por máquina CNC

Todos los rodillos fabricados en acero 45#

Las máquinas CNC pueden mejorar la precisión de los rodillos.

Acabado cromado en la superficie para agregar dureza a los rodillos.

3.Diseño de rodamientos dentro de los rodillos formadores.

Diseñe los cojinetes dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas. Nuestras máquinas formadoras fabricadas pueden usarse por más de 15 años.

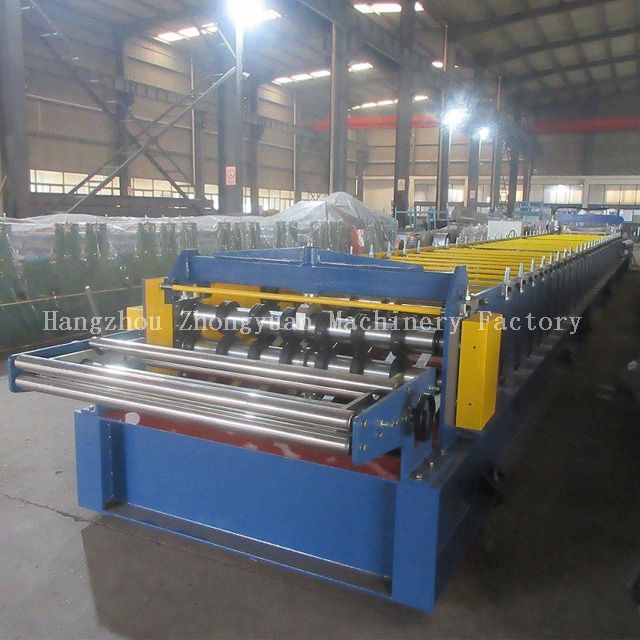

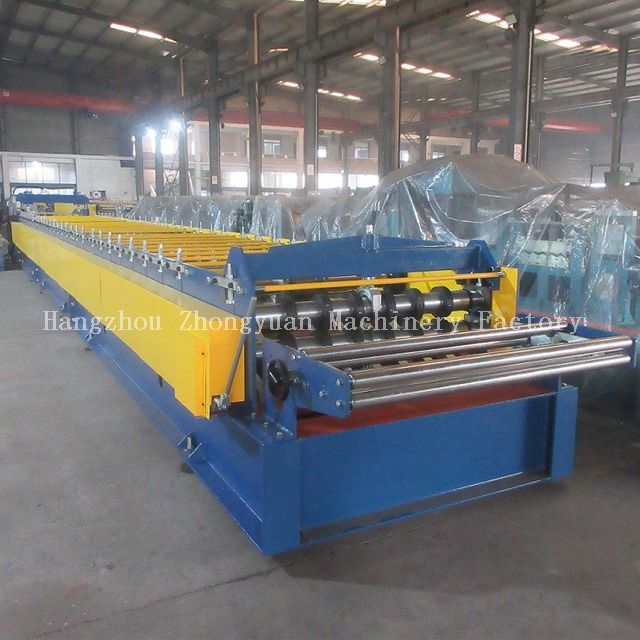

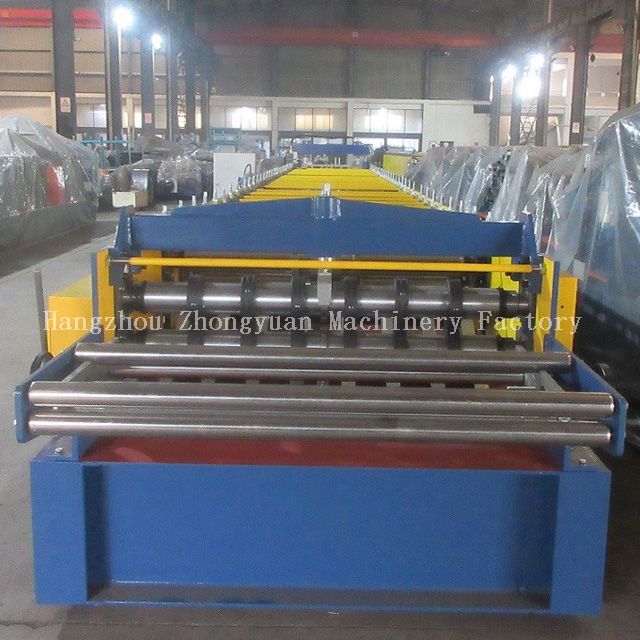

4. Cuerpo principal de la máquina

Bastidor de la máquina fabricado en acero tipo H450 mediante soldadura.

Espesor de la pared lateral: 235Mpa con un espesor de 20mm

Se diseñan ranuras entre la pared de conexión para evitar el movimiento de la pared de conexión y mejorar la estabilidad.

Conducción de motor, transmisión de conducción de engranajes/piñones, alrededor de 29 pasos para formar estaciones

Motor principal=11KWx2, control de velocidad de frecuencia

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.

Velocidad de formación 20-25m/min.

Todos los rodillos procesados ​​se ensamblan sobre la alfombra para evitar rayar la superficie de los rodillos.

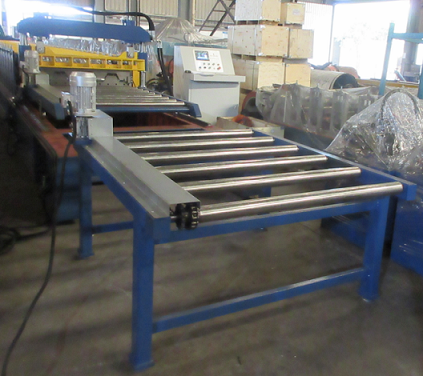

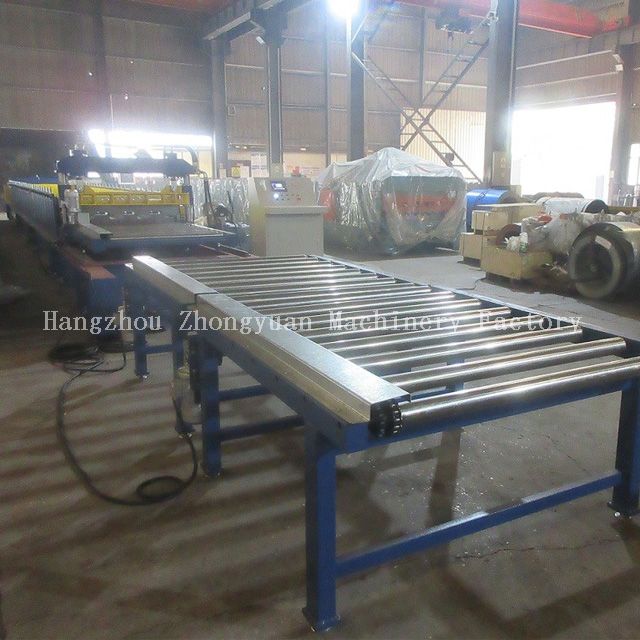

5. Corte volador automático

1)  Adopta postcorte, corte sin parada;

2)  El material de la hoja de corte es Cr12 mov. con tratamiento apagado.

3)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±2 mm.

5)  Potencia del servomotor: 7KW, motor de transporte: 0,37X2KW.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador.  Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

6. Estación hidráulica

1) Suministra potencia a la cortadora hidráulica.

2) Todos los accesorios hidráulicos utilizan productos de marcas famosas chinas.

3) Potencia del motor hidráulico: 7,5 KW

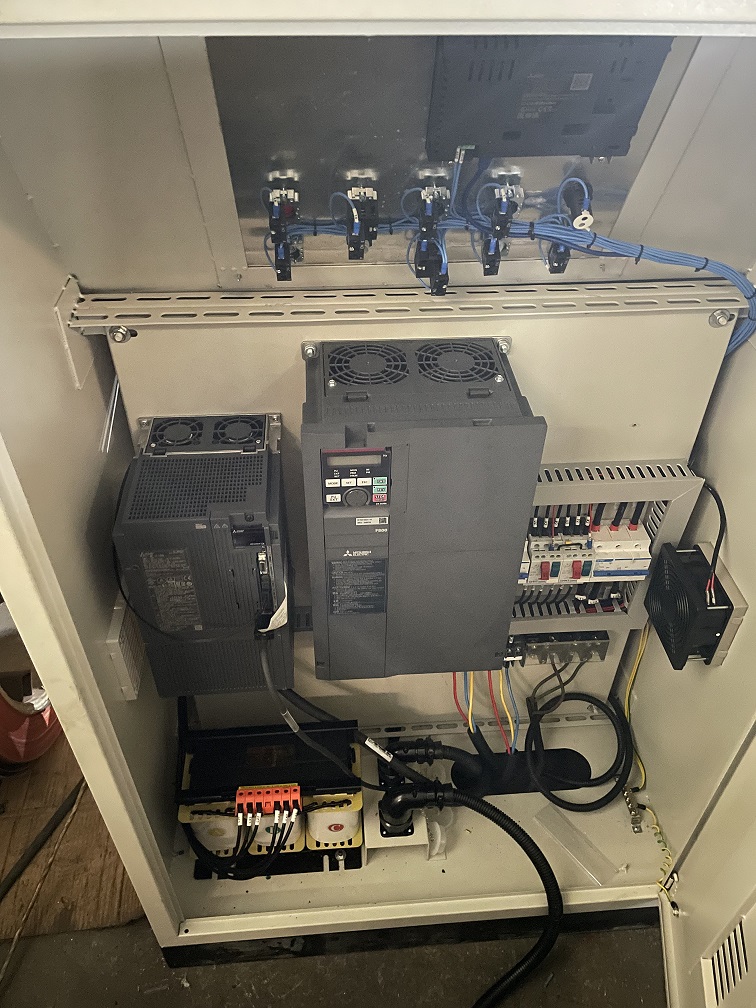

7.Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3) Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4) El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5) Recuento del codificador, que tiene función de recuento y medición de longitud.

6) Voltaje de alimentación adecuado: 440 V/60 HZ/trifásico (se puede diseñar según los requisitos del comprador)

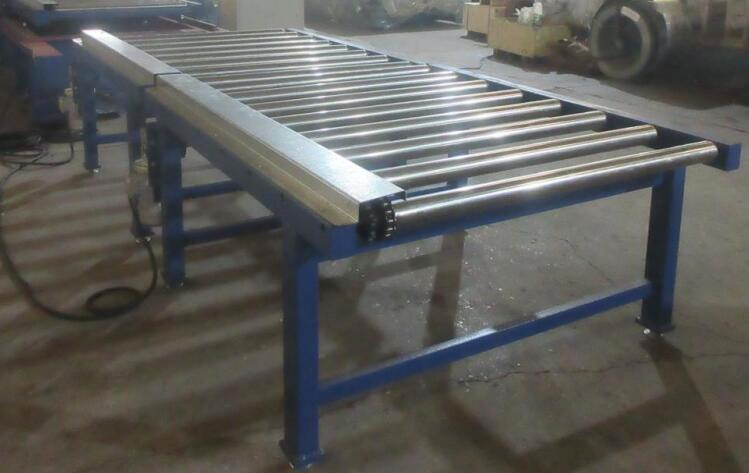

8. Estante del producto ( motorizado ):

1) Se utilizan para colocar el producto final cuando el producto sale del dispositivo de corte.

2) Dos piezas, la longitud de cada pieza es de 1,5 m, la longitud total es de 3 metros.

3) Recoger el producto final y los productos finales son convenientes para que los trabajadores los apilen.

4) Potencia del motor: 0,37 KW X2.

5)  La longitud es de 3400 m.

6)  El peso es de 1630 kg.

Aplicación del producto de la formadora de rollos de plataforma metálica.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de plataformas de piso  en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de máquina perfiladora de plataformas de acero

Detalles de empaquetado de la máquina formadora de rollos de plataforma de acero

1. Dos contenedores *40GP para cargar un juego de máquina perfiladora de plataforma con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
