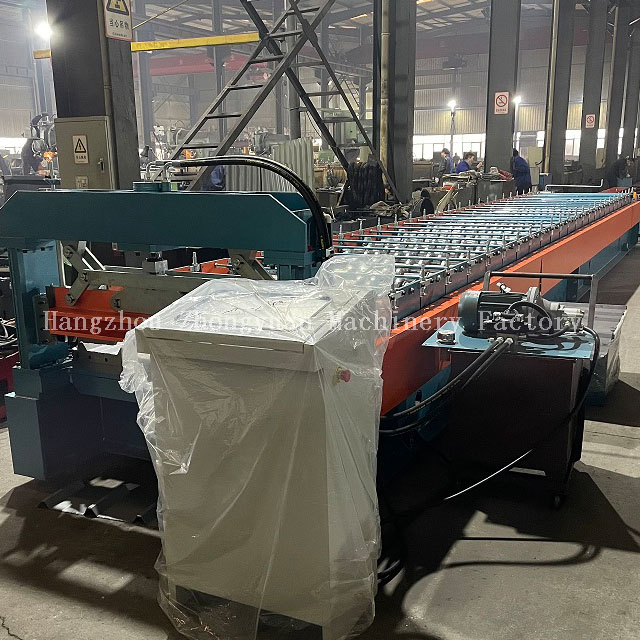

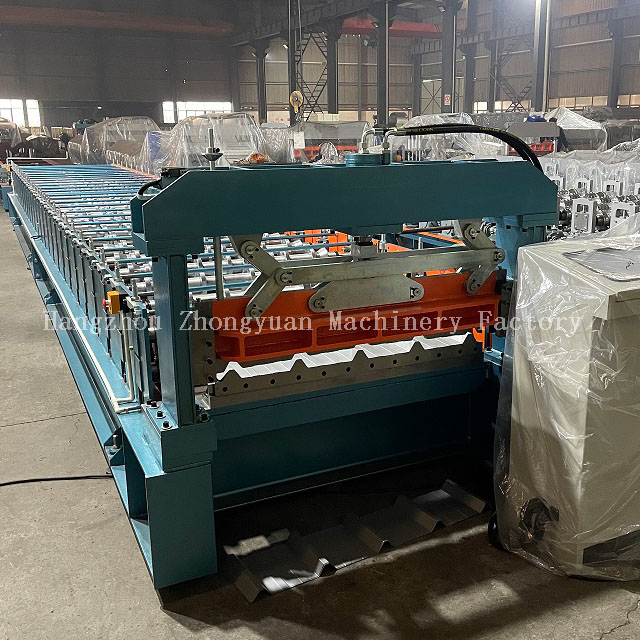

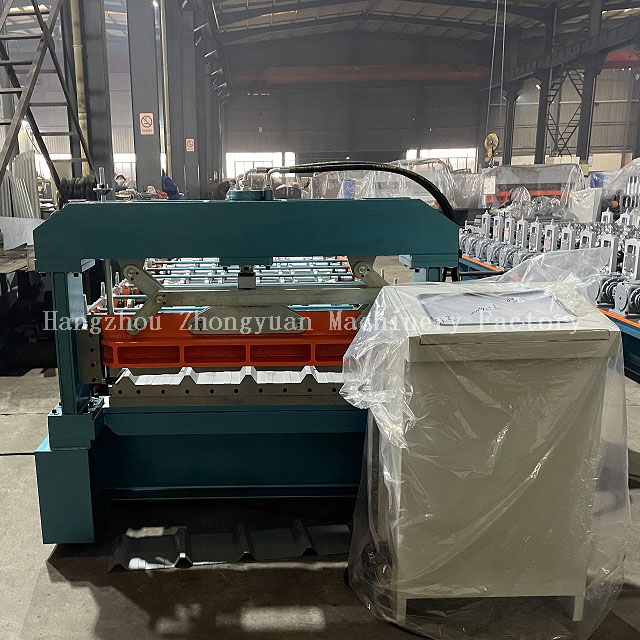

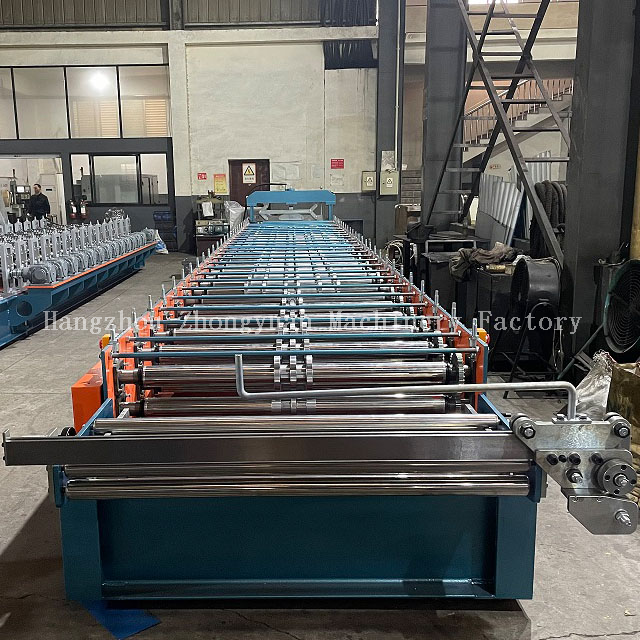

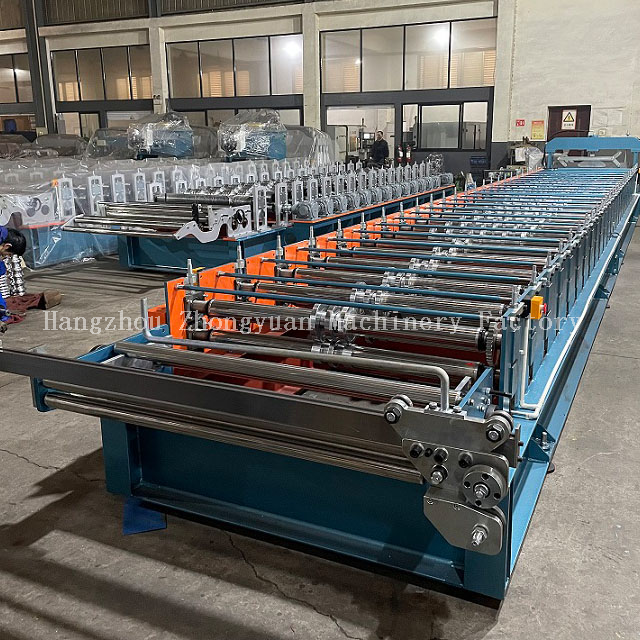

Máquina perfiladora de paneles de techo

1. Alta eficiencia 20-25 m por minuto o 30-35 m por minuto. Produzca 9600 m por turno durante 8 horas un día.
2.Máquina de larga duración: los rodillos de la máquina están mecanizados por CNC y recubiertos con cromo duro de 0,05 mm en la superficie. Tratamiento térmico para cortar el marco para eliminar la tensión del acero y evitar la deformación. El material de corte es acero para moldes Cr12 con tratamiento templado; todos estos pasos de procesamiento garantizan una larga vida útil de la máquina.
3.Alta precisión: los ejes de los rodillos se labran con una máquina rectificadora al menos dos veces. Los rodillos se procesan mediante CNC para garantizar un rendimiento de precisión.
4. Operación automática y fácil: seguro y fácil de operar con el sistema operativo de pantalla táctil PLC de Mitsubishi. Interacción amigable hombre-máquina.
5.Excelentes servicios: se puede enviar un técnico a su fábrica para instalar la máquina y capacitar a sus trabajadores. Los ingenieros pueden brindar servicio en el extranjero. Brindamos servicios de por vida para nuestras máquinas.

  • Máquina perfiladora de láminas para techos Zhongyuan 37-250-1000

  • Zhongyuan

  • 8455221000

Estado de Disponibilidad:
Preguntar

ESPECIFICACIONES TÉCNICAS

Breve introducción de la máquina perfiladora de techos:

Parámetros técnicos de la máquina perfiladora de techos:

Material adecuado

Bobinas de acero de colores

Velocidad de formación

Máx. Aproximadamente 20-25 m/min. (excluyendo el tiempo de corte)

Requisito de energía

Potencia del motor principal: 7,5Kw

Potencia de la estación hidráulica: 2,2Kw

Espesor de bobina adecuado

0,25 mm - 0,7 mm

Ancho de bobina adecuado

1250 mm

Potencia adecuada

235Mpa o 34Ksi

Material de la cuchilla de corte

Cr12 Mov.con tratamiento apagado.

Sistema de control

Mitsubishi PLC y transductor (Japón)

Peso total de la máquina

8470KGS

Tamaño de la máquina

11,5 largo x 1,85 ancho x 1,6 hm.

EnvíoEl contenedor 1x40GP puede cargar una máquina


DESCRIPCIÓN

1.M/C perfilador:

1) El marco principal de la máquina se suelda por separado y la pared exterior se conecta mediante tornillos después de haber sido rotatoriamente en la superficie.

2) El material del rodillo es acero forjado No.45 de alta calidad, con procesión controlada digitalmente.

3) Los ejes de los rodillos se labran con una máquina rectificadora dos veces para garantizar la precisión del producto final.

4) Los rodillos están recubiertos con cromo duro con un espesor de 0,05 mm en la superficie después de ser mecanizados con la máquina herramienta exacta. Eso garantiza una larga vida útil de los rodillos formadores.

5) El diámetro del eje es de 72 mm.

6) Cantidad de rodillos formadores: aproximadamente 25 estaciones

7) 16A-1 Cadena y engranaje mueven la línea, el motor acciona. Todas las acciones de trabajo son controladas automáticamente por el gabinete eléctrico Mitsubishi PLC.

8) Voltaje de alimentación adecuado: 380 V/50 Hz, trifásico (se puede diseñar según los requisitos del comprador)

9) Velocidad de formación: máx. 20 m/min (sin incluir el tiempo de corte)

10)  Potencia del motor de la máquina principal: aproximadamente 7,5 KW

11)  Peso total: alrededor de 8500 kg

12)  Tamaño del sistema de formación: 10,5×1,7×1,5M (L×W×H)

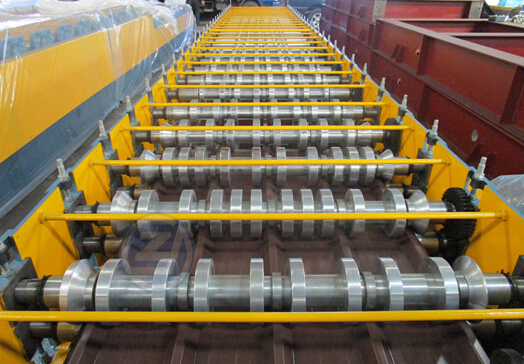

sistema de conformado

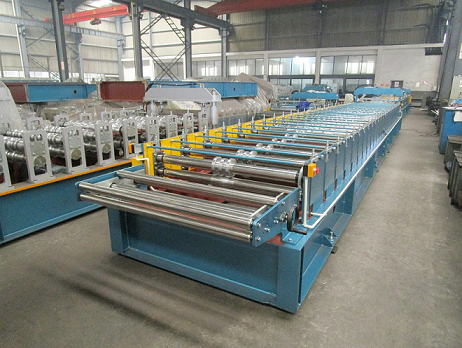

máquina perfiladora

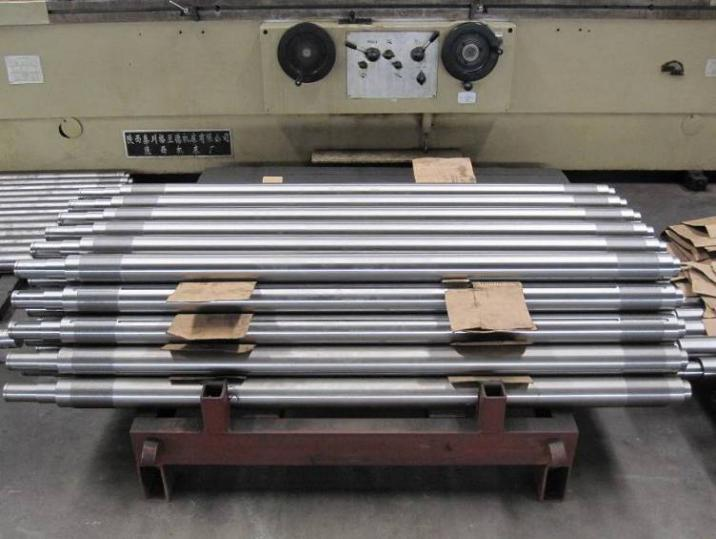

Ejes de peaje

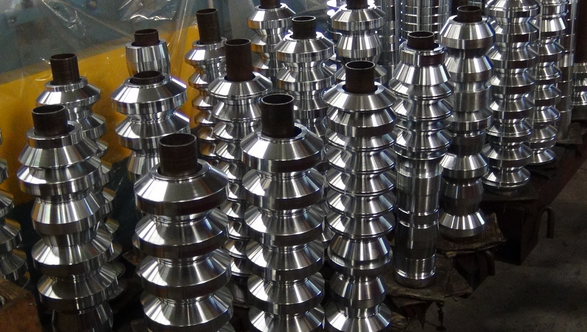

Rodillos formadores labrados

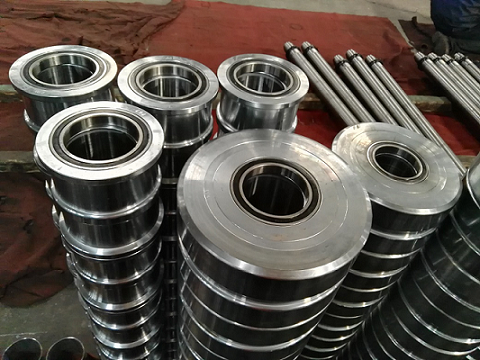

Rodamientos dentro de los rodillos.




SOLICITUD

Aplicación del producto de la máquina perfiladora de techos.


Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de paredes para techos vidriados  en diferentes especificaciones, modelos y configuraciones.


Ejemplo de aplicación de la máquina perfiladora de techos corrugados


EMBALAJE

Detalles de empaquetado de la máquina perfiladora de techos


1. Un contenedor *40GP para cargar un juego de máquina perfiladora de techos con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.


El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
