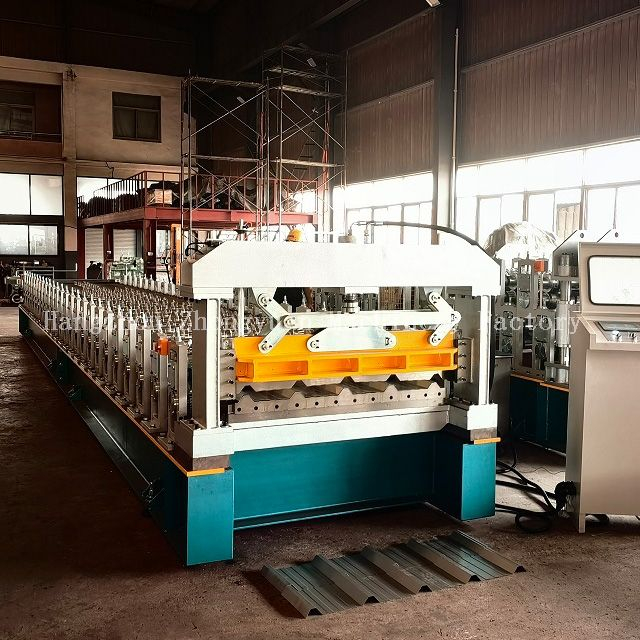

Breve introducción de la máquina perfiladora de láminas galvanizadas para techos:

Parámetros técnicos del precio de la máquina formadora de rollos de láminas para techos:

Componentes de la máquina perfiladora automática de paneles de techo:

Pantalla de procesamiento de trabajo en el techo

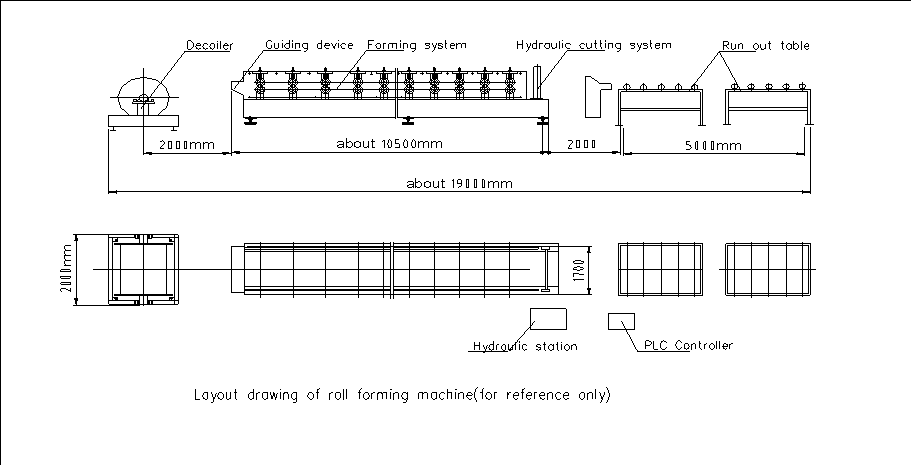

Desenrollar la hoja → hoja guía → perfilado → medir la longitud y cortar la hoja → producto a la mesa de agotamiento

Descripción de los componentes de  la máquina perfiladora de techos trapezoidales

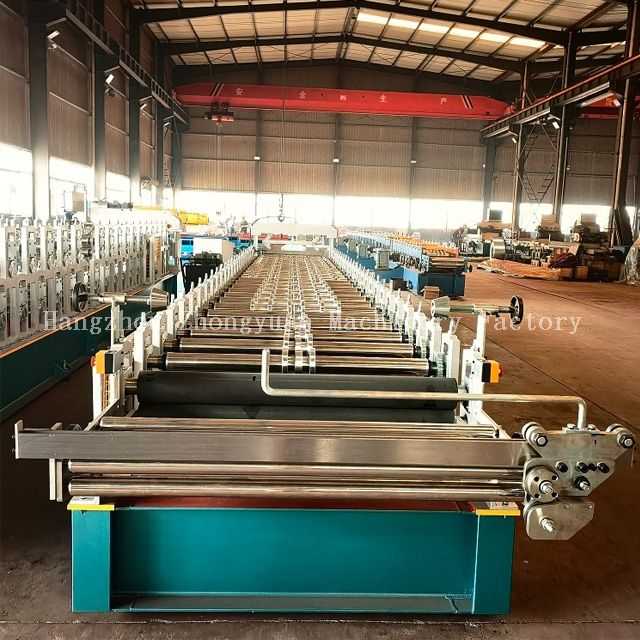

1. Ejes de alta precisión

Ejes macizos de 72 mm de diámetro.

Los ejes de acero macizo se están mecanizando dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

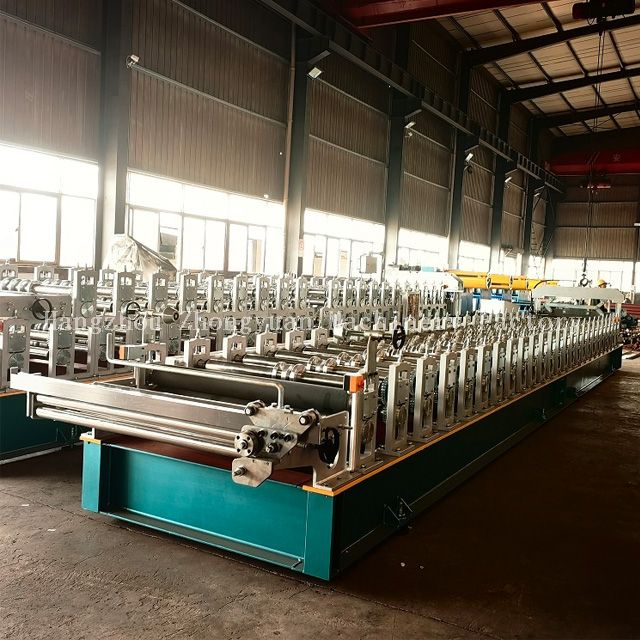

2.rollo de maquina

Todos los rodillos fabricados en acero 45#

Las máquinas CNC pueden mejorar la precisión de los rodillos.

Acabado cromado en la superficie para agregar dureza a los rodillos.

3. Diseño de cojinetes dentro de los rodillos formadores.

Diseñe los cojinetes dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas. Nuestras máquinas formadoras fabricadas pueden usarse por más de 15 años.

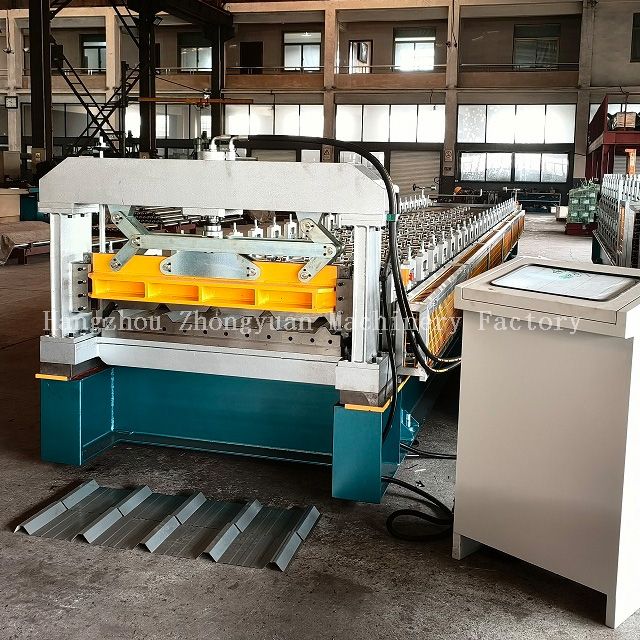

4.Corte hidráulico

1)  Adopta postcorte, Detener para cortar.

2)  El material de la hoja de corte es Cr12 Mov con tratamiento templado.

2)  Adopta un marco soldado para una buena rigidez.

4)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±2 mm.

5)  La potencia de corte la proporciona la estación hidráulica.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC, y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcanza la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

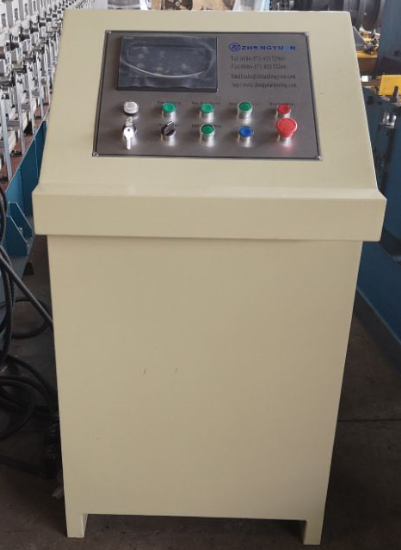

5. Sistema de control PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 HZ/trifásico (se puede diseñar según los requisitos del comprador)

Aplicación del producto de  la máquina perfiladora de láminas para techos.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de techos  en diferentes especificaciones, modelos y configuraciones.

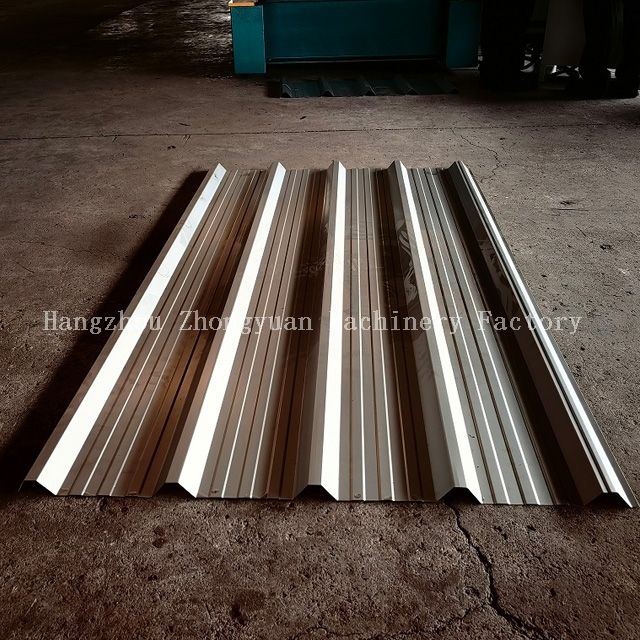

Ejemplo de aplicación  de techo de máquina perfiladora

Detalles de empaquetado de  la máquina formadora de rollos de techo de metal

1. Un contenedor *40GP para cargar un juego de máquina perfiladora de láminas de techo de acero con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
