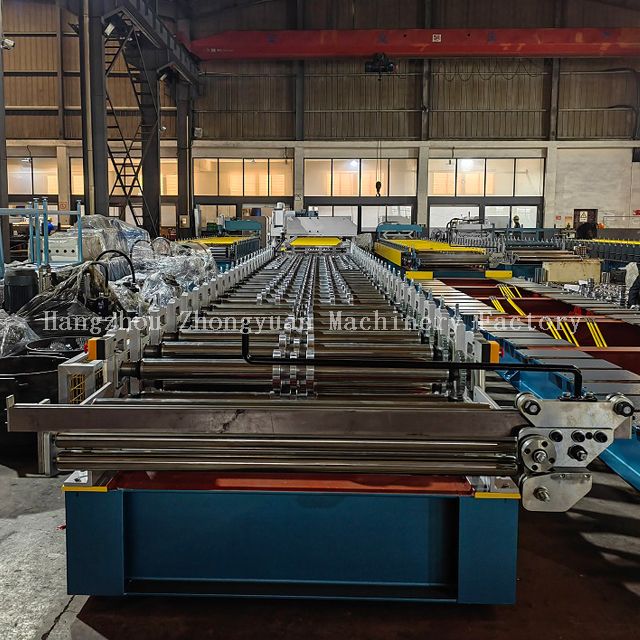

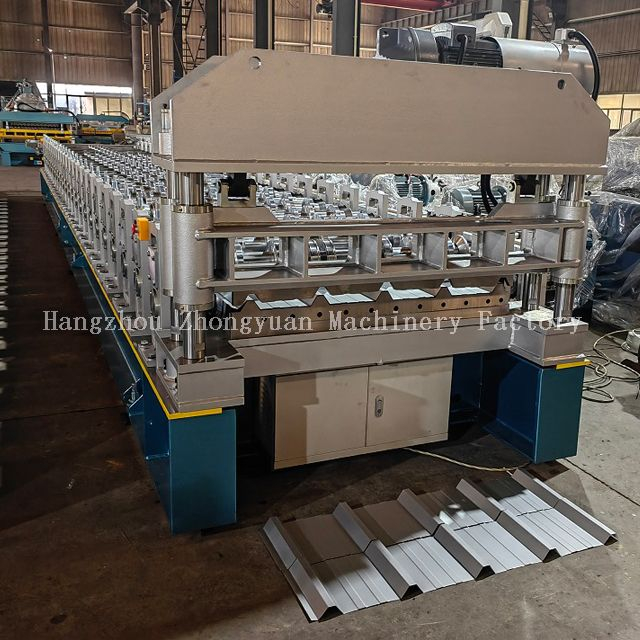

Breve introducción de la máquina perfiladora de láminas para techo:

Parámetros técnicos de la máquina perfiladora de paneles de techo:

Componentes de la máquina perfiladora de paneles de techo:

Pantalla de procesamiento de trabajo en el techo

Desenrollar la hoja → hoja guía → perfilado → medir la longitud y cortar la hoja → producto a la mesa de agotamiento

Descripción de los componentes de  la máquina de paneles de techo a la venta.

1. Ejes de alta precisión

Ejes macizos de 72 mm de diámetro.

Los ejes de acero macizo se están mecanizando dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

2.Rodillos Hard Forming de alta precisión.

Cada rodillo formador utiliza una máquina CNC para pulir y mecanizar en la forma de los rodillos diseñados, puede mejorar la precisión de los rodillos. Y se plantó cromo duro de 0,03-0,05 mm para garantizar que la máquina funcione durante más de 15 años para usted.

3.El bastidor de la máquina se procesa en la superficie mediante una máquina planificadora de 10 m.

Bastidor de la máquina fabricado en acero tipo H400 mediante soldadura, planificado en superficie para garantizar la precisión.

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina. Grosor de la pared lateral: 40 mm

16A-1 La cadena y el engranaje mueven la línea, el motor impulsa, aproximadamente estaciones de 26 pasos para formar

Motor principal = 7,5 KW

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.

Velocidad de formación: 30-35 m/min.

Todos los rodillos procesados ​​se ensamblan sobre la alfombra para evitar rayar la superficie de los rodillos.

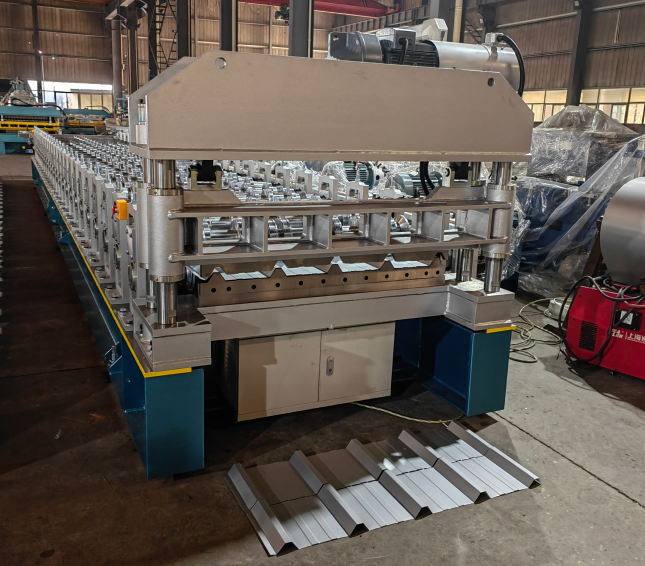

4. Dispositivo de corte eléctrico automático :

1)  Adopta poscorte, Detener para cortar;

2)  El material de la hoja de corte es Cr12mov con tratamiento templado.

2)  Adopta un marco soldado para una buena rigidez.

4)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±1,5 mm.

5)  El poder de corte lo proporciona la energía eléctrica. 3kW.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador. Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

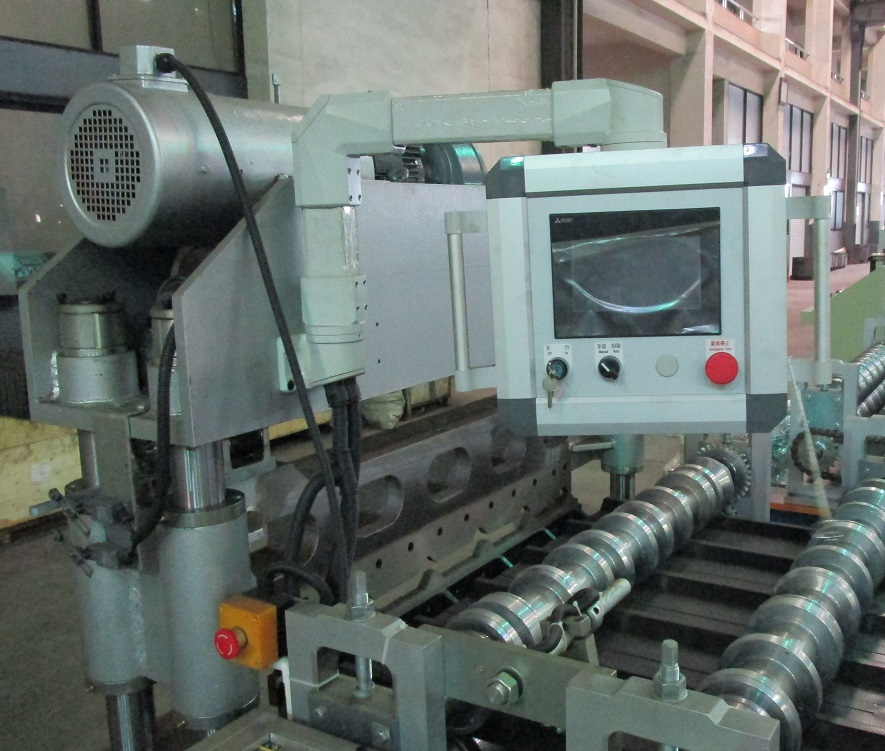

5. Sistema de control PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 HZ/trifásico (puede personalizarse según los requisitos del cliente).

Aplicación del producto de  la máquina perfiladora de techos.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas de paneles de techo corrugados para la venta en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de  máquina para techos de metal

Detalles de empaquetado de  la máquina para techos de metal a la venta

1. Un contenedor *40GP para cargar un juego de máquina techadora con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
