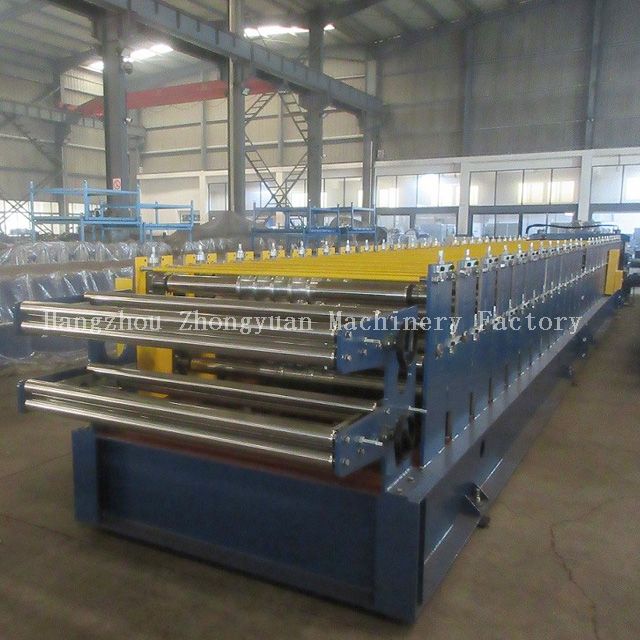

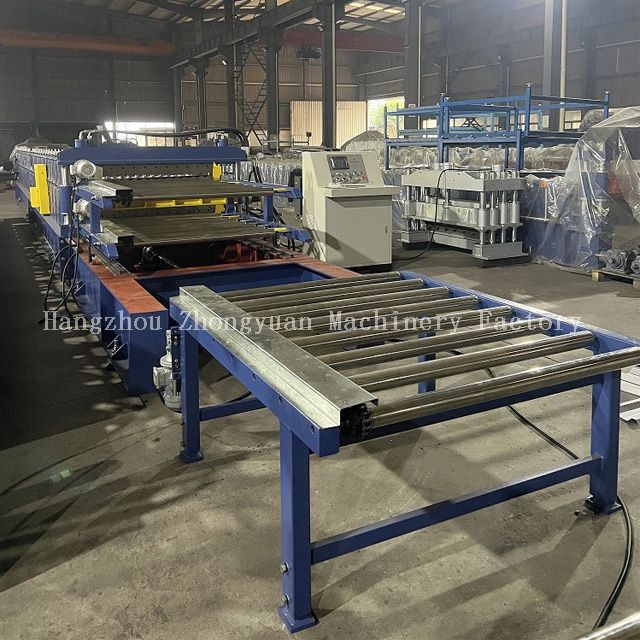

Máquina perfiladora de láminas para techos de doble capa con corte volador

Breve introducción de la  máquina perfiladora de láminas para techos de doble capa:

Parámetros técnicos de  la máquina perfiladora de doble capa:

Componentes de la máquina para techos de metal de doble capa:

Pantalla de procesamiento de trabajo de doble capa  :

Decoilación de la lámina → lámina guía → perfilado → Mida la longitud y no deje de cortar la lámina → Producto hasta la mesa de agotamiento

Descripción de los componentes de la máquina perfiladora de paneles para techos de doble capa

Característica de la máquina: Una máquina puede fabricar dos tipos de perfiles. Perfil del cliente disponible.

1.Eje de alta precisión

Ejes macizos de diámetro. 72 mm.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

2.No.45 Acero procesado por máquina CNC

La máquina CNC puede mejorar la precisión de los rodillos.

3.Diseño de rodamientos dentro de los rodillos formadores.

Diseñe el cojinete dentro de los rodillos para que la máquina funcione con menos carga, de modo que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas.

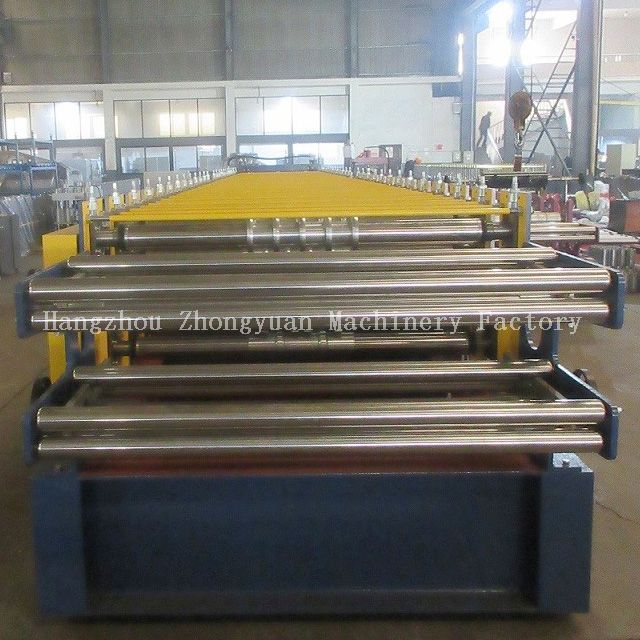

4.Cuerpo principal de la máquina

El marco principal de la máquina se suelda por separado y la pared exterior se conecta mediante tornillos después de haber sido rotatoriamente en la superficie.

Jadeando la pintura al óleo para evitar que se oxide.

Haga que la superficie quede lisa con una fresadora cepilladora para garantizar que toda la placa de pared se pueda instalar en el mismo nivel y ayudar a mejorar la precisión de la máquina.

Bastidor de la máquina fabricado en  acero tipo  H400  mediante soldadura.

Grosor de la pared lateral:  235Mpa

Motor principal = 7,5 kw

Todos los pernos roscados son de grado  8.8 (algunas otras  fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.

Velocidad de formación  : 30 m/min.

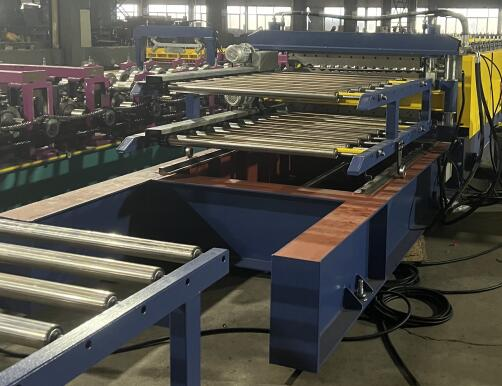

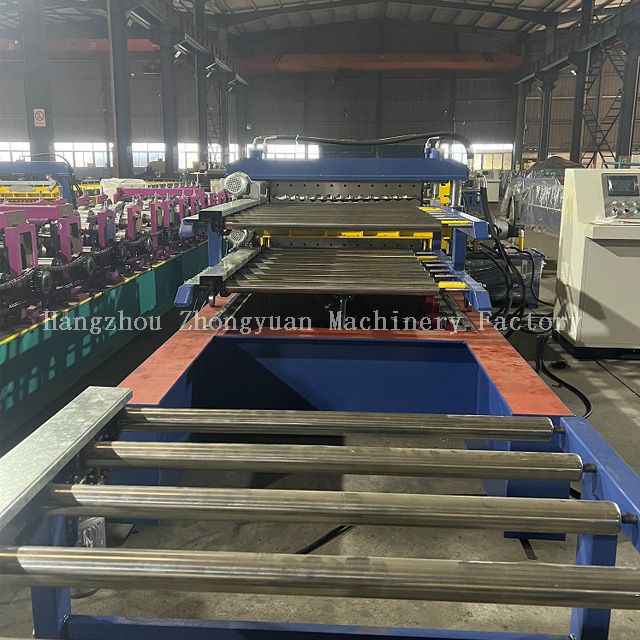

5. Corte volador automático

1)  Adopta postcorte, sin corte superior;

2)  El material de la hoja de corte es Cr12 mov.  con tratamiento apagado.

3)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final.  tolerancia de longitud de corte ±2 mm.

4)  Potencia del servomotor: 7KW, motor de transporte: 0,37X2KW.

5)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador.  Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

6)  El peso es de 1800 kg.

7)  La longitud es de 3400 mm.

6. Estación hidráulica

1)  Suministra potencia a la cortadora hidráulica.

2)  Todos los accesorios hidráulicos utilizan productos de marcas famosas chinas.

3)  Potencia del motor hidráulico: aproximadamente  5.5KW

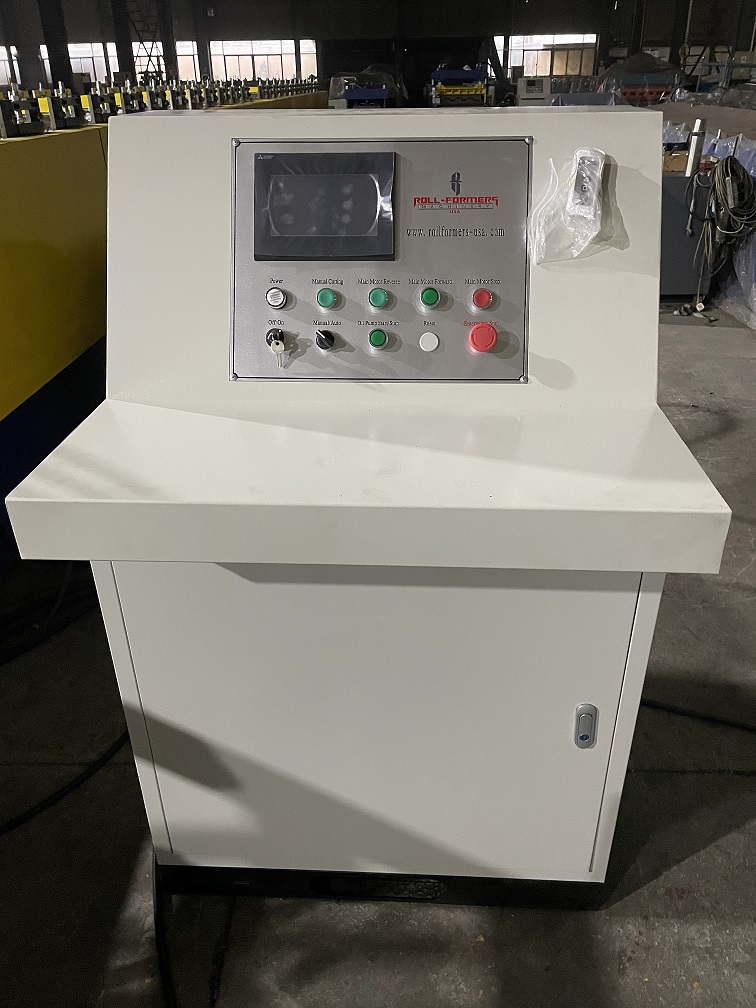

7. Sistema de control PLC:

1)  Este sistema utiliza  Mitsubishi PLC para controlar todas las acciones de trabajo. de producción La cantidad  y la longitud de cada pieza  se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2)  El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan  los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6) Voltaje  de potencia adecuado : 440V/ 60HZ/3Phase (se puede diseñar  según los requisitos del comprador)

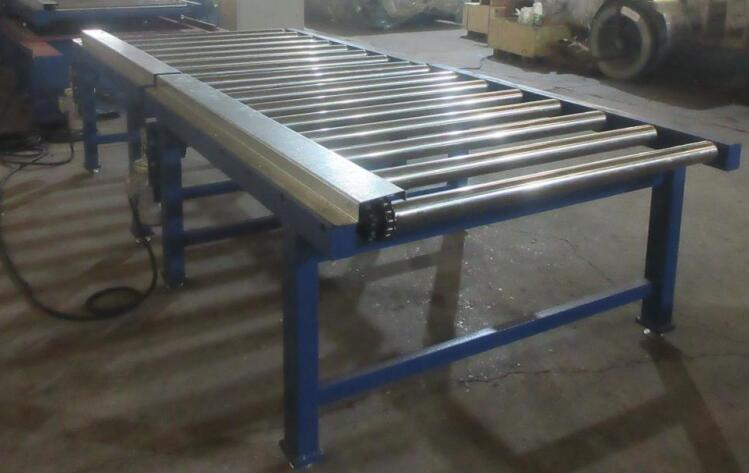

8. Estante del producto ( transmisión  motorizada ):

1)  Se utilizan para colocar el producto final cuando el producto sale del dispositivo de corte.

2)  Dos piezas, la longitud de cada pieza es de 1,5 m, la longitud total es de 3 metros.

3)  Recoger el producto final  y que los productos finales sean convenientes para que los trabajadores los apilen.

4)  La potencia es de 0,37X2 kw.

Aplicación del producto de la máquina formadora de rollos de doble capa

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de doble capa  en diferentes especificaciones, modelos y configuraciones.

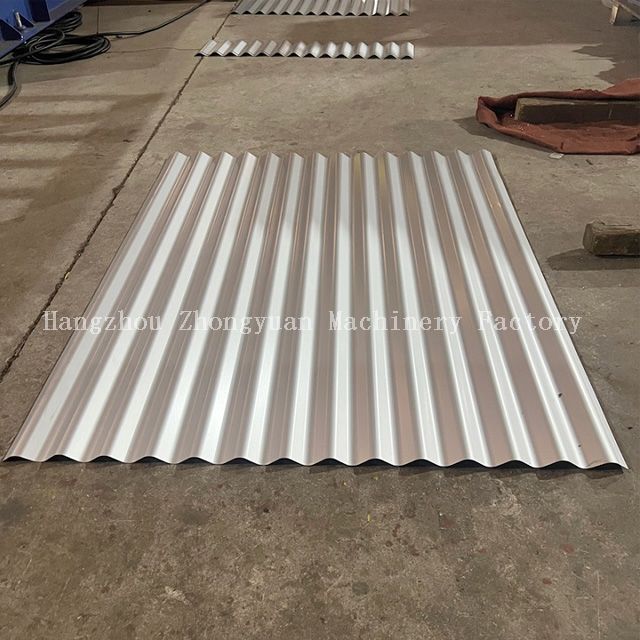

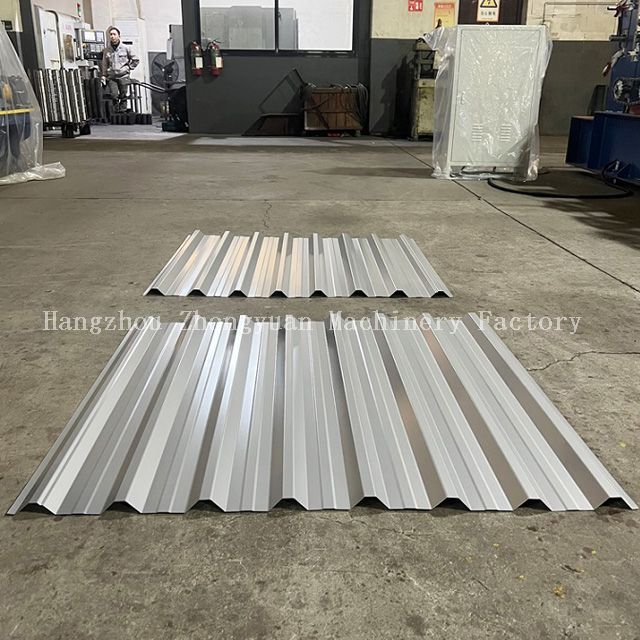

Ejemplo de aplicación  de máquina formadora de rollos de máquina de doble capa

Detalles de embalaje

1. Dos contenedores *40GP para cargar un juego de máquina perfiladora de doble capa con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 90 días posteriores a la recepción del depósito del 30% y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
