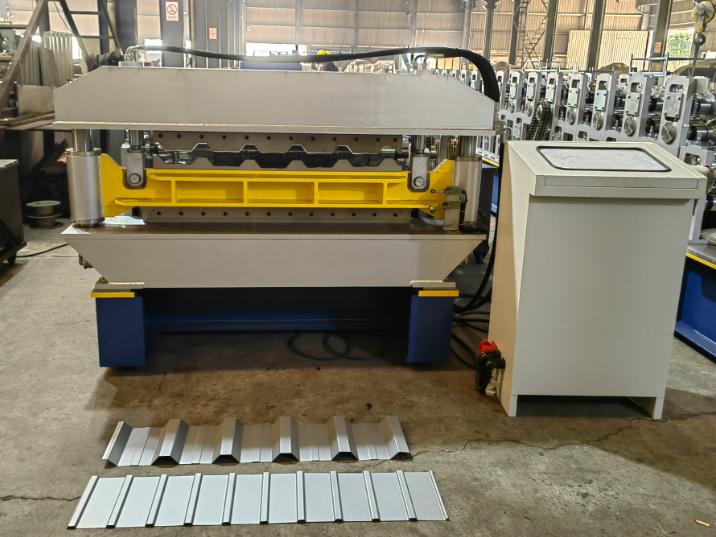

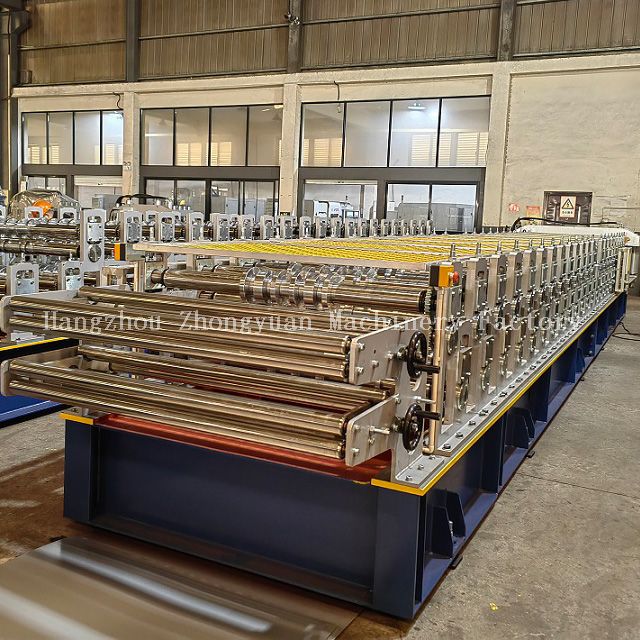

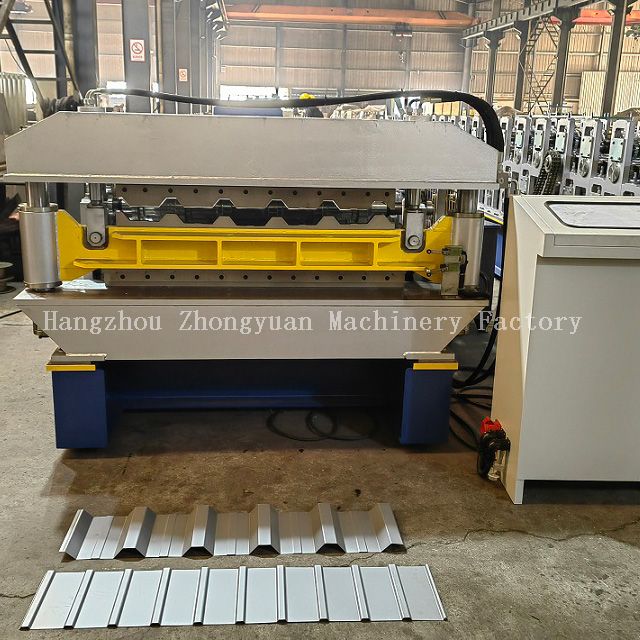

Máquina formadora de rollos de doble capa T8 y T35

Breve introducción de la  máquina perfiladora de doble capa:

Parámetros técnicos de  la máquina perfiladora de doble capa:

Componentes de la máquina perfiladora de doble capa:

Pantalla de procesamiento de trabajo de doble capa  :

Desenrollar la hoja → Hoja guía → Perfilado → Medir la longitud y cortar la hoja → Producto para agotar las tablas

Descripción de los componentes de la máquina perfiladora de doble capa.

Característica de la máquina: Una máquina puede fabricar dos tipos de perfiles. Perfil del cliente disponible.

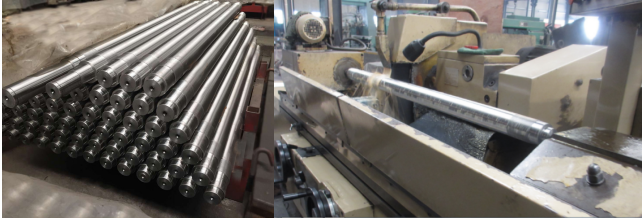

1. Eje de alta precisión

Ejes macizos de 72 mm de diámetro.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

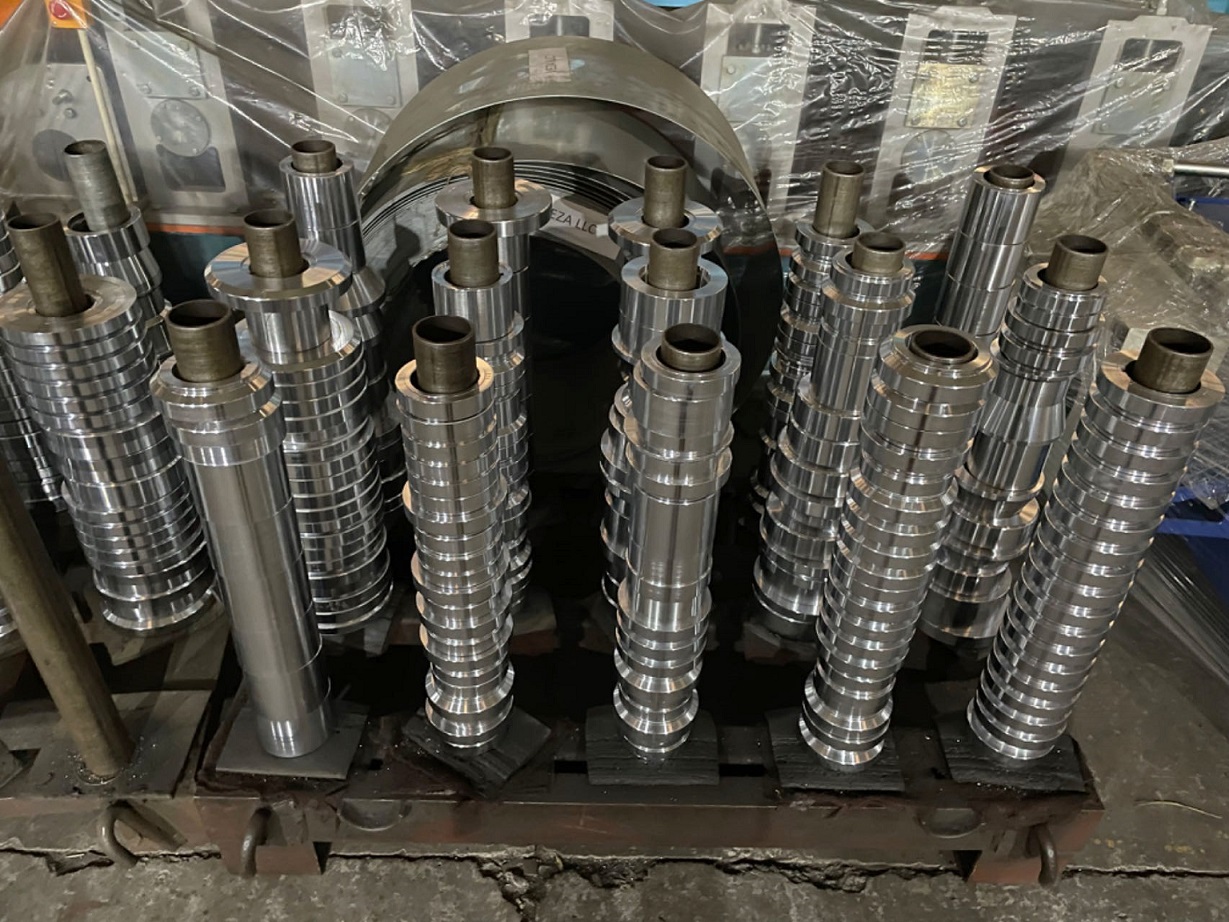

2.  Rodillos de formación dura con alta precisión.

Cada rodillo formador utiliza una máquina CNC para pulir y mecanizar en la forma de los rodillos diseñados, puede mejorar la precisión de los rodillos. Y se plantó cromo duro de 0,03-0,05 mm para garantizar que la máquina funcione durante más de 15 años para usted.

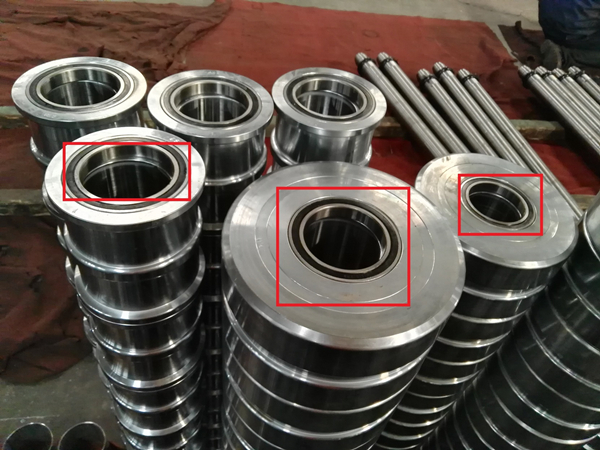

3. Diseño de cojinetes dentro de los rodillos formadores.

Diseñe los cojinetes dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas. Nuestras máquinas formadoras fabricadas pueden usarse por más de 15 años.

4. El bastidor de la máquina se procesa en la superficie mediante una máquina planificadora de 10 m.

Bastidor de la máquina fabricado en acero tipo H400 mediante soldadura, planificado en superficie para garantizar la precisión.

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina. Grosor de la pared lateral: 40 mm

5. Corte hidráulico

1)  Adopta poscorte, Detener para cortar;

2)  El material de la hoja de corte es Cr12 con tratamiento templado.

2)  Adopta un marco soldado para una buena rigidez.

4)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. La tolerancia de la longitud de corte es de ±1,5 mm.

5)  La potencia de corte la proporciona la estación hidráulica.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador.  Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

6.Estación hidráulica

1)  Suministra potencia a la cortadora hidráulica.

2)  Todos los accesorios hidráulicos utilizan productos de marcas famosas chinas.

3)  Potencia del motor hidráulico: aproximadamente 2,2 kW

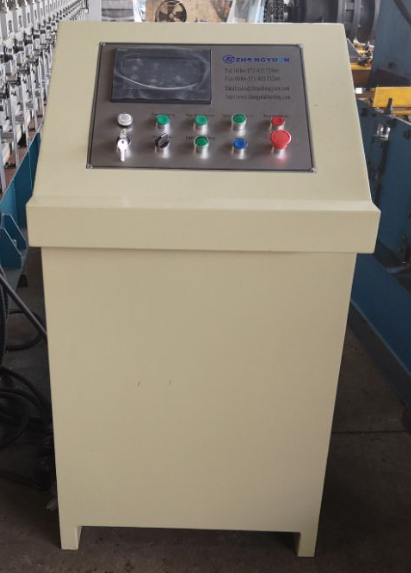

7. Sistema de control PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes para la pieza de trabajo, longitud, cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 Hz, 3 fases (se puede diseñar según los requisitos del comprador)

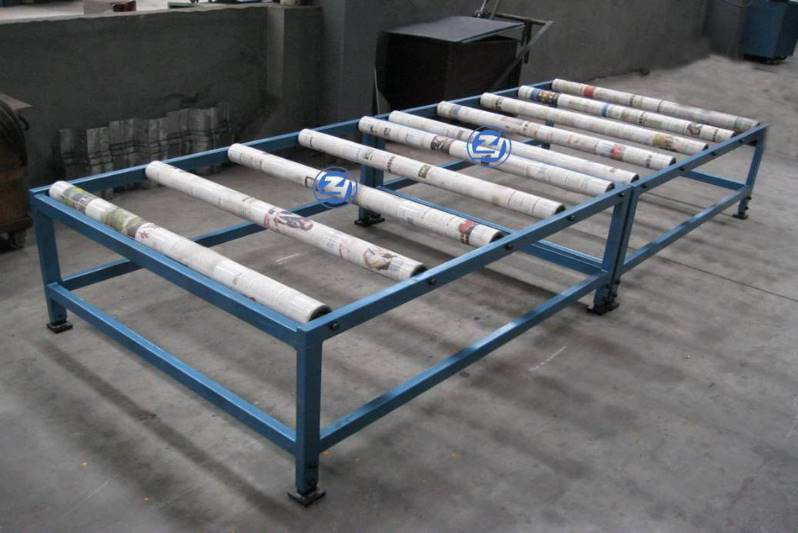

8. Estante del producto (sin alimentación) :

1)  Se utilizan para colocar el producto final cuando el producto sale del dispositivo de corte.

2)  2 piezas, la longitud de cada pieza es de 1,5 m, la longitud total es de 3 metros.

3)  Recoger el producto final y los productos finales son convenientes para que los trabajadores los apilen.

Aplicación del producto de la máquina formadora de rollos de techo de doble capa

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos  máquinas perfiladoras de láminas de metal de doble capa en diferentes especificaciones, modelos y configuraciones.

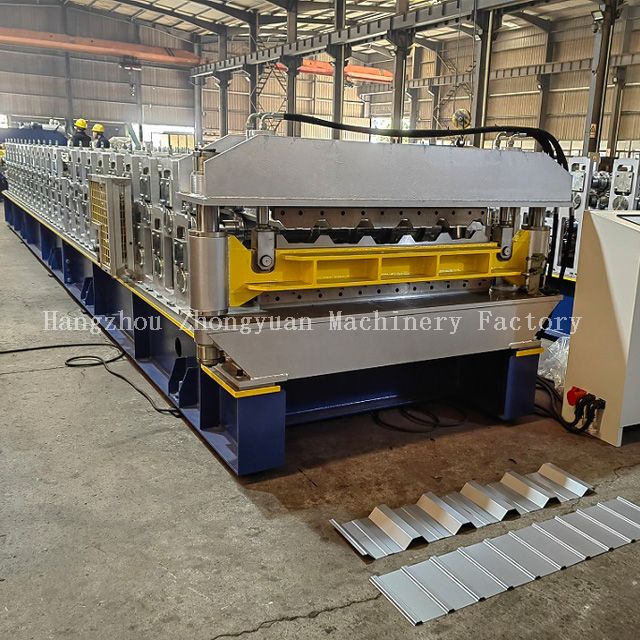

Ejemplo de aplicación de  la máquina perfiladora de rollos de panel de techo de doble capa

Detalles de embalaje

1. Un contenedor *40GP para cargar un juego de máquina perfiladora de doble capa con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 90 días posteriores a la recepción del depósito del 30% y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
