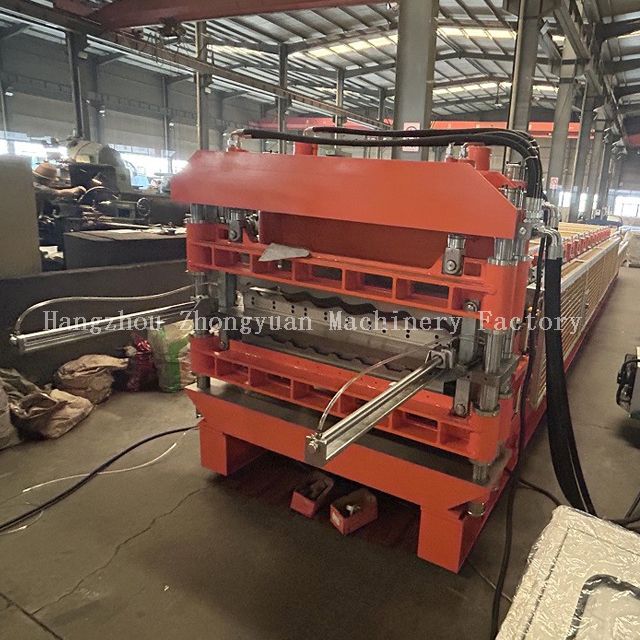

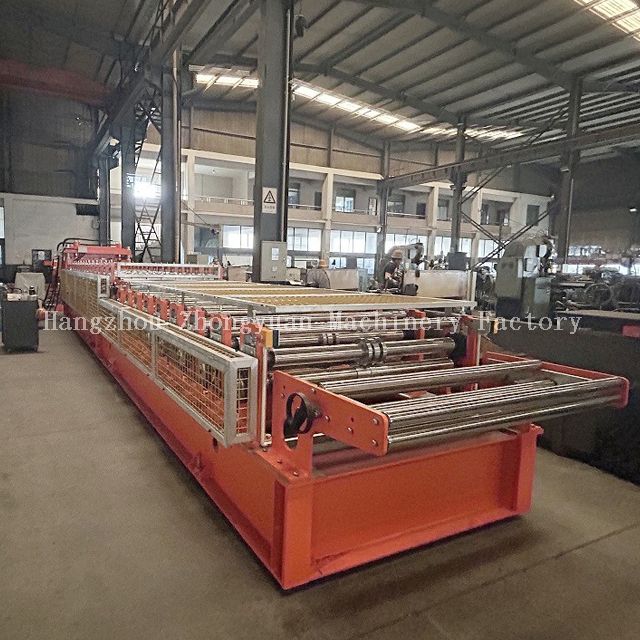

Máquina formadora de rollos de doble capa para techos y tejas a la venta con apilador de 6M

Breve introducción de  la máquina formadora de doble capa:

Parámetros técnicos de la máquina perfiladora de láminas para techos de doble capa:

Componentes de la máquina perfiladora de doble capa:

Pantalla de procesamiento de trabajo de doble capa  :

Desenrollar la hoja → Hoja guía → Perfilado → (prensado) → Medir la longitud y cortar la hoja → Hoja al apilador

Descripción de los componentes de la máquina perfiladora de doble capa.

Característica de la máquina perfiladora de láminas para techos de doble capa: Una máquina puede fabricar dos tipos de perfiles. Perfil del cliente disponible.

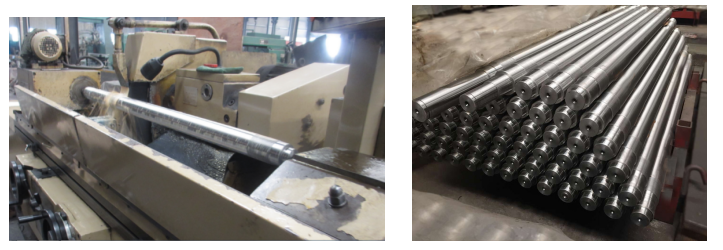

1. Eje de alta precisión

Ejes macizos de 72 mm de diámetro.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

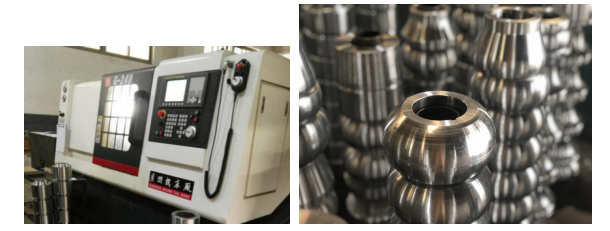

2.  Acero No.45 procesado por máquina CNC

La máquina CNC puede mejorar la precisión de los rodillos.

3.Diseño de rodamientos dentro de los rodillos formadores.

Diseñe el cojinete dentro de los rodillos para que la máquina funcione con menos carga, de modo que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas.

4.Corte hidráulico

1)  Adopta poscorte, Detener para cortar;

2)  El material de la hoja de corte es Cr12mov. con tratamiento apagado.

3)  Adopta un marco soldado para una buena rigidez.

4)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. La tolerancia de la longitud de corte es de ±1,5 mm.

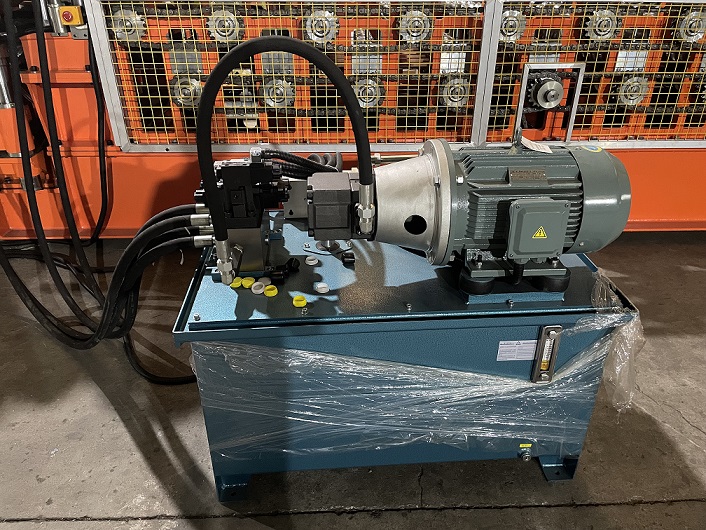

5)  La potencia de corte la proporciona la estación hidráulica.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador.  Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

5.Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 Hz, 3 fases (se puede diseñar según los requisitos del comprador)

(7) Menú húngaro (la traducción proviene del comprador)

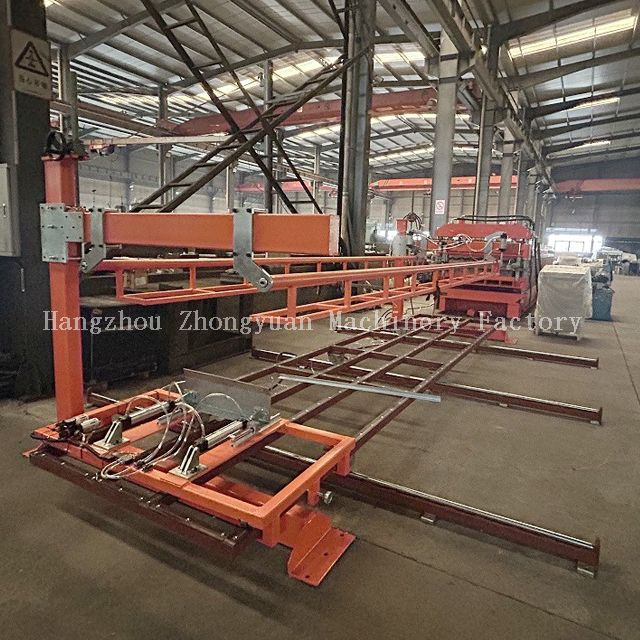

6.Apilador automático

1) Longitud del apilador: 6 m

2) Dirección de movimiento del brazo apilador: movimiento transversal.

3) Debido a que la lámina de mosaico requiere un dispositivo de presión, la altura de apilamiento para T18 no es mucho espacio. Aproximadamente 150 mm de altura de apilamiento para hojas T18.

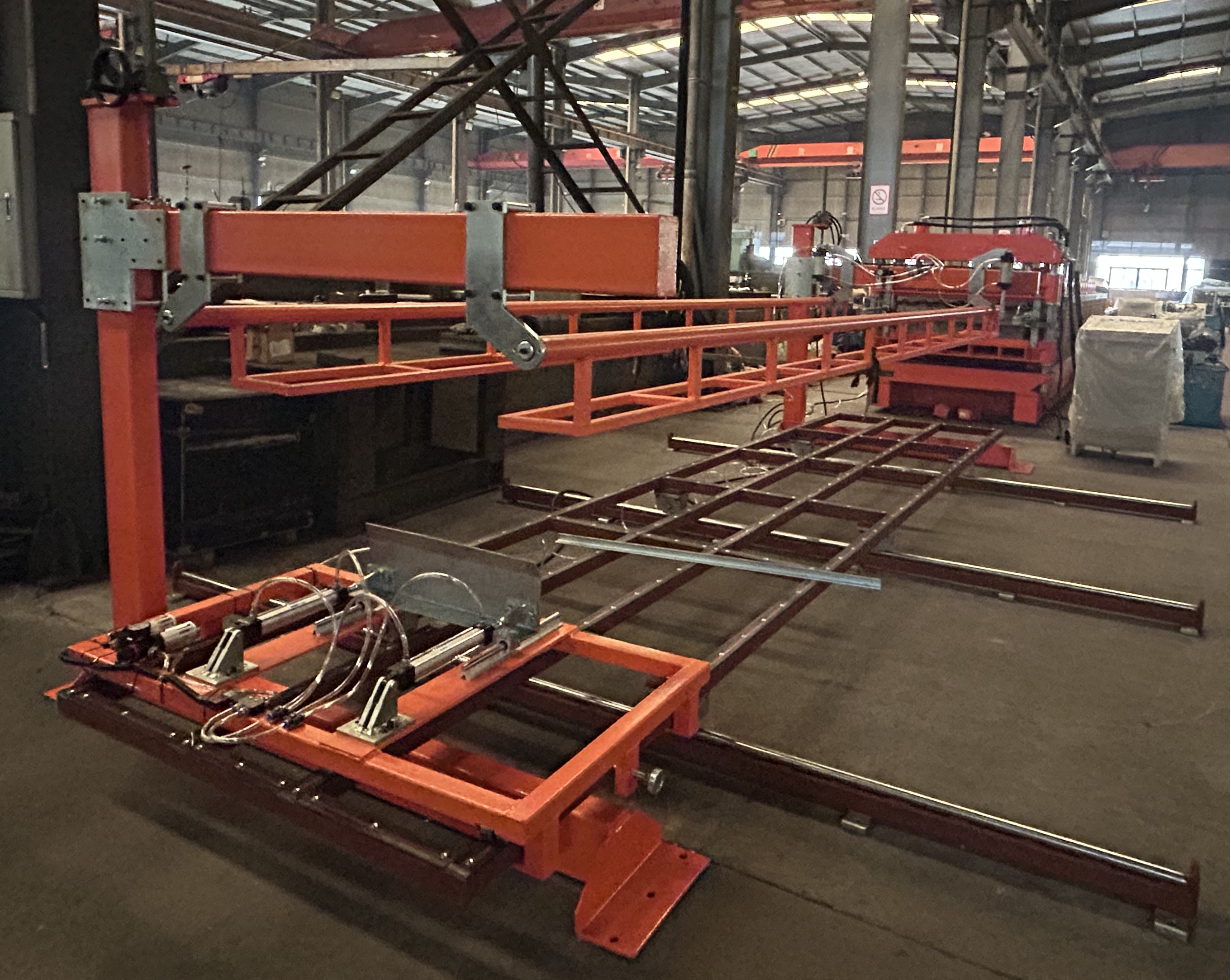

Imagen del apilador automático

Aplicación del producto de la máquina perfiladora de doble capa.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de doble capa en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de la máquina perfiladora de doble capa

Detalles de embalaje

1. Un contenedor *40GP y uno de 20gp para cargar un juego de máquina perfiladora de paneles de doble capa;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
