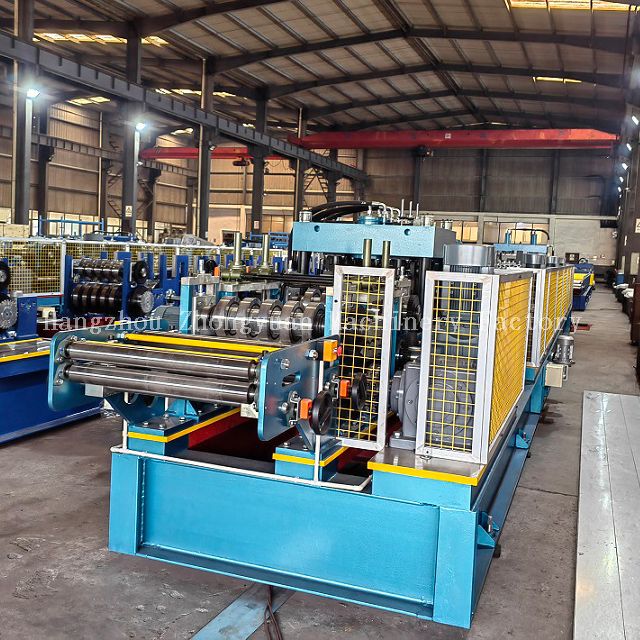

Máquina perfiladora automática de correas C con postcorte y precorte

Breve introducción de la máquina perfiladora automática de correas C:

Parámetros técnicos de la fabricación de la máquina formadora de correas C:

Componentes de la máquina formadora de correas C:

Pantalla de procesamiento de trabajo de línea

1) Hacer que la longitud de la viga C sea ≥2,5 m:

Desenrollar la hoja → Hoja guía → Hoja niveladora → Punzonado → Medir longitud y precorte    → Perfilado → Producto a la mesa de salida

2) Hacer que la longitud de la viga C sea <2,5 m:

Desenrollar la hoja → Hoja guía → Hoja niveladora → Punzonado → Perfilado → Medir longitud y poscorte → Producto hasta la mesa de agotamiento

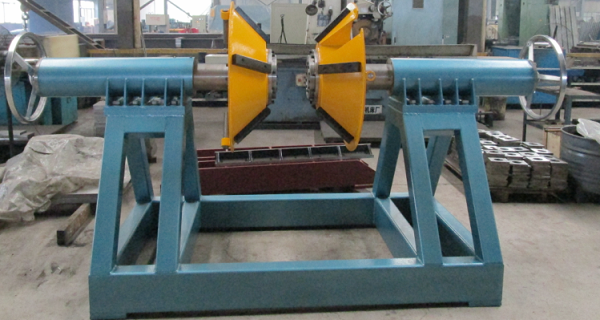

1.Desenrollador manual doble cónico :

1) Des-poder; desenrollador manual; máx. Capacidad: 5000kg

2) Adecuado para diámetro interior de la bobina: 508 mm

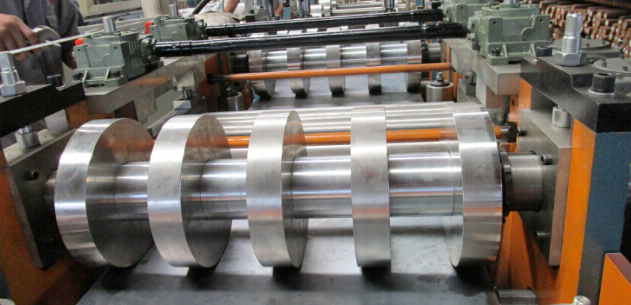

2. Dispositivo de nivelación:

1) función.

Suelte la barra corta de bobinas, guiándola hacia el dispositivo nivelador, aplane la hoja de bobina.

Al alimentar la bobina, el cucharón presiona la barra corta de las bobinas, guiando la bobina hacia el dispositivo nivelador.

El dispositivo nivelador con rodillos de alimentación y rodillos niveladores. Los rodillos de alimentación se pueden ajustar para subir y bajar, lo que facilita ajustar la distancia entre los rodillos niveladores y su ángulo de inclinación.

2) parámetro:

Grosor del material:        3,0 mm

Precisión de nivelación:        ±1,5 mm.

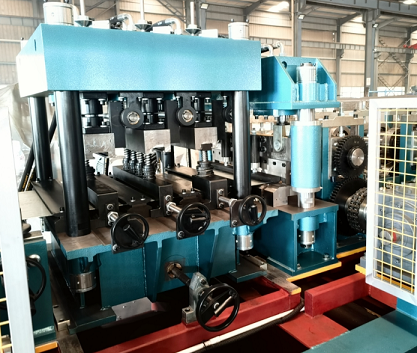

3.Sistema de punzonado

1) Adopte un marco de acero soldado, tiene gran rigidez.

2) La distancia de perforación horizontal del orificio se puede ajustar manualmente; La posición vertical debe ajustarse ingresando parámetros en el PLC.

3) Material del troquel de punzonado: Cr12

4) 3 juegos de dispositivos de perforación. Está equipado con muchos juegos de troqueles de perforación, es necesario cambiar manualmente los requisitos de los orificios de perforación.

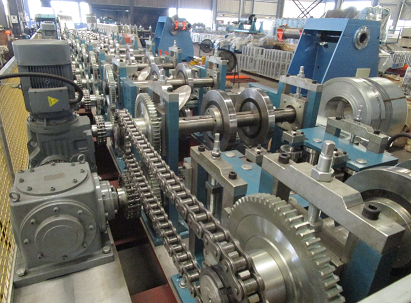

4. M/C perfilador:

1) El sistema perfilador consta del bastidor de la máquina, piezas de transmisión y rodillos perfiladores.

2) El material del rodillo es un molde CR12, HRC58-60, con procesión controlada digitalmente.

3) Los ejes de los rodillos se labran con una máquina rectificadora dos veces para garantizar la precisión del producto final.

4) El diámetro del eje es de 90 mm.

5) Cantidad de rodillos formadores: aproximadamente 15 estaciones

6) Sistema de transmisión: sistema de transmisión de caja de cambios, accionamientos por motor.

  Todas las acciones de trabajo son controladas automáticamente por el gabinete eléctrico PLC.

7) Cambie el tamaño de la correa automáticamente. La gente ingresa y luego el sistema de control ajusta los diferentes tamaños automáticamente. Simplemente presione el botón y los rodillos ajustarán automáticamente los tamaños requeridos sin que las personas los ajusten.

8)  Voltaje de alimentación adecuado: 380 V/50 HZ/trifásico

9)  Potencia del motor de la máquina principal: aproximadamente 5,5*4 KW (depende del diseño final)

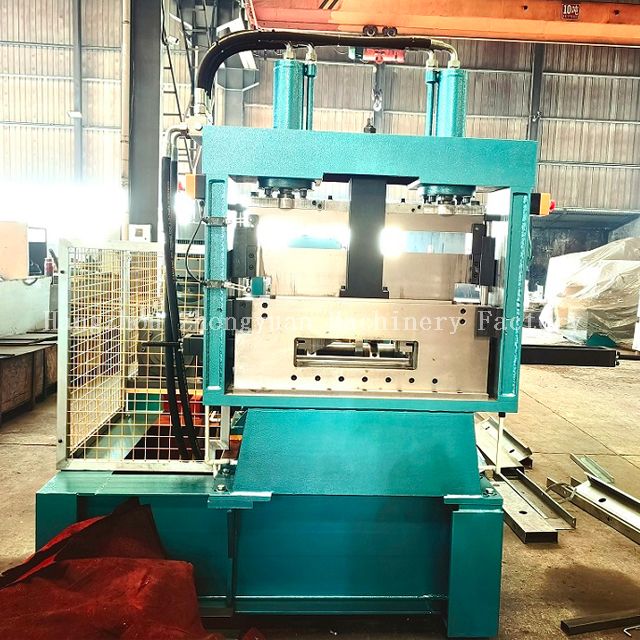

5. Dispositivo de corte

1) El comprador puede configurar la longitud y los bloques a través del panel de control; cuando alcance la longitud establecida, la máquina cortará el panel automáticamente. El corte se realiza gracias a la potencia de una estación hidráulica que garantiza la precisión del corte.

2) Material de la cuchilla de corte: acero para moldes Cr12 con tratamiento templado

3) Como la longitud de corte es de 380 mm a 6000 mm, la máquina tendrá un dispositivo de precorte y un dispositivo de poscorte juntos en una sola máquina.

A. Al hacer una viga C de longitud ≥ 2,5 metros de largo, utilice un dispositivo de precorte. Todos los tamaños utilizan el mismo dispositivo de precorte, no es necesario ajustarlo y no tendrá desechos. Cuando no es necesario utilizar el dispositivo de precorte, el cortador sube.

B. Al fabricar una viga C de longitud <2,5 metros, utilice un dispositivo de corte posterior. El postcorte necesita realizar un ajuste manual simple al realizar diferentes tamaños. Tendrá desechos según el momento del corte posterior. Cuando no es necesario usar el dispositivo de corte posterior, se puede empujar a un lado.

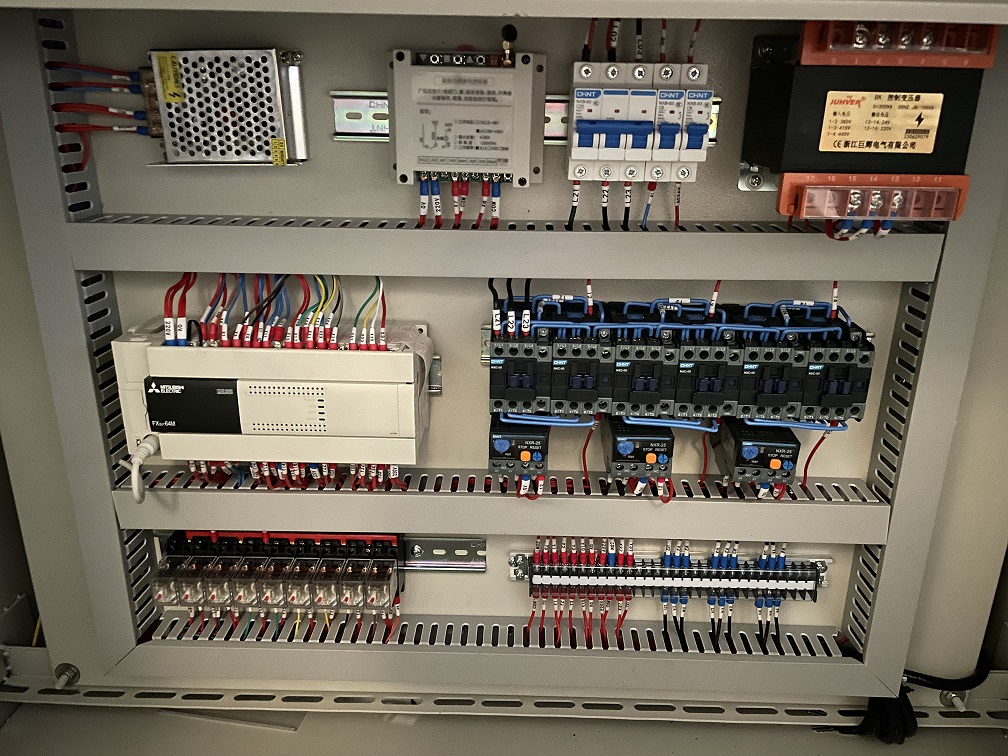

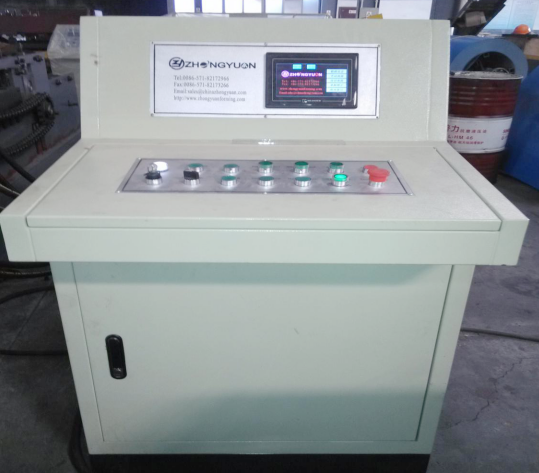

6. Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 HZ/trifásico (se puede diseñar según los requisitos del comprador)

Aplicación del producto de la máquina de correas C.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas de correas C personalizadas  en diferentes especificaciones, modelos y configuraciones.

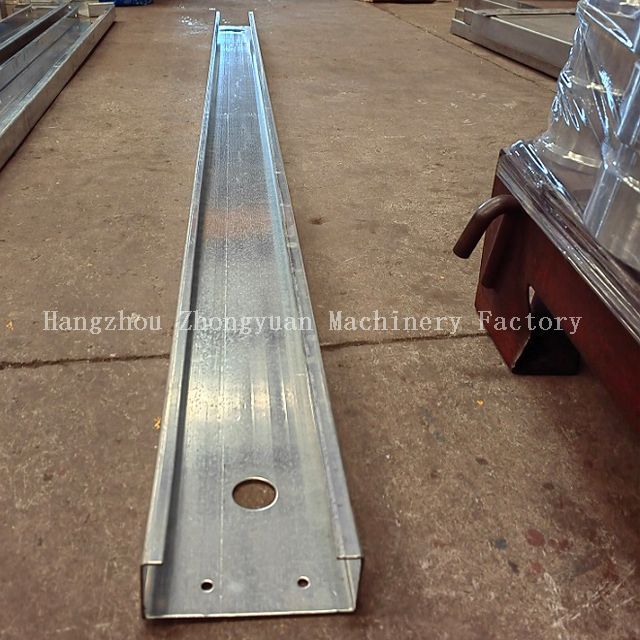

Ejemplo de aplicación del formador de rodillos de correa C

Detalles de empaquetado de la máquina perfiladora de correas C completamente automática de China con caja de cambios

1. Dos contenedores *40GP (en circunstancias normales) para cargar un juego de máquina perfiladora de correas C con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 150 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
