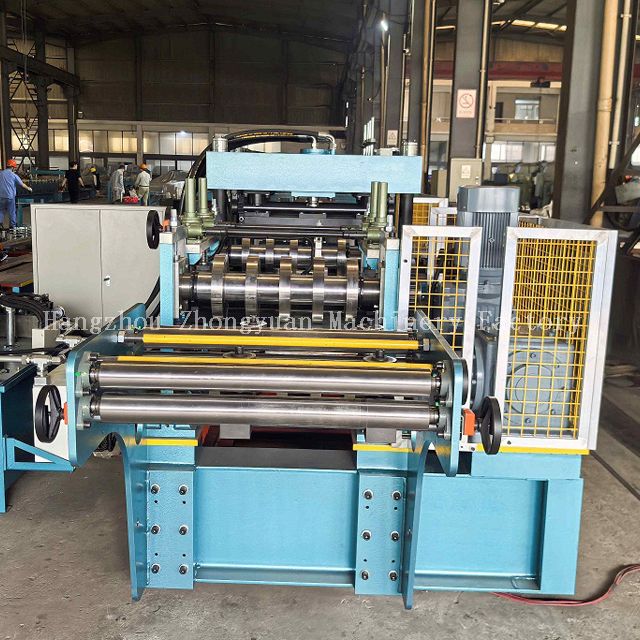

Máquina de correas tipo Zhongyuan CZ80-350 con alta precisión

Breve introducción de la máquina perfiladora de correas:

Parámetros técnicos de la máquina perfiladora de correas cz:

Componentes de la máquina perfiladora de correas C y Z completamente automática:

Pantalla de procesamiento de trabajo de correas

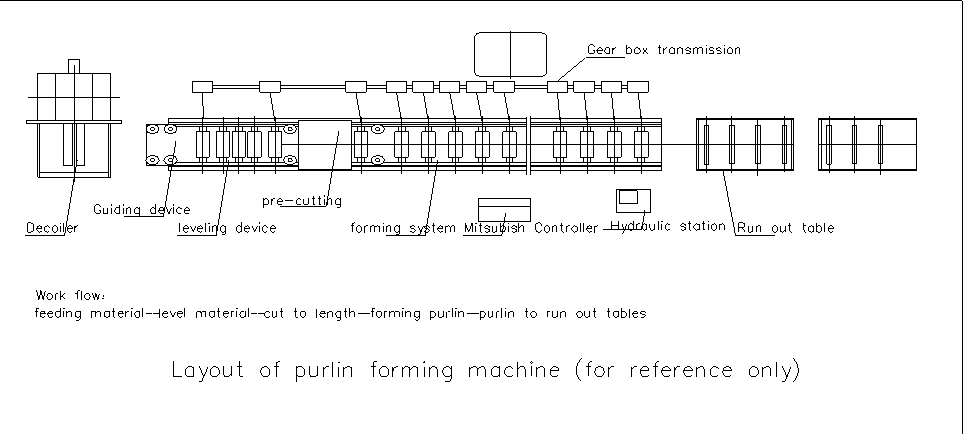

Desenrollar la hoja → Hoja guía → Hoja niveladora → Punzonado → Medir la longitud y cortar la hoja → Perfilado → Producto a la mesa de agotamiento

Descripción de los componentes de la máquina perfiladora de correas .

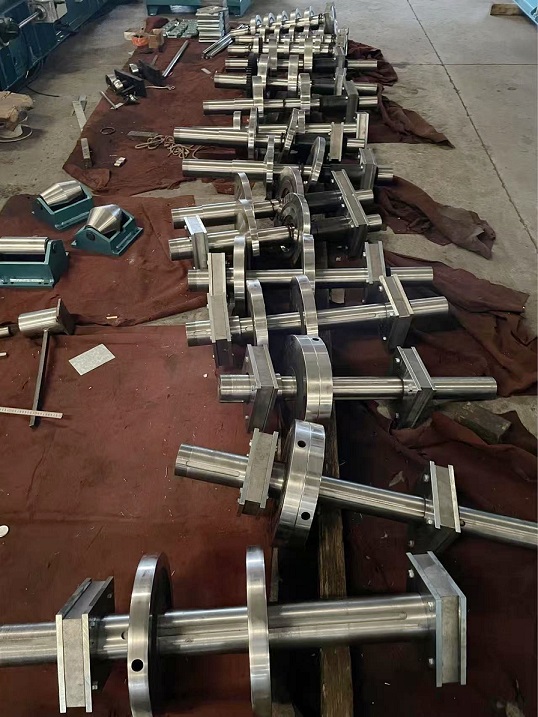

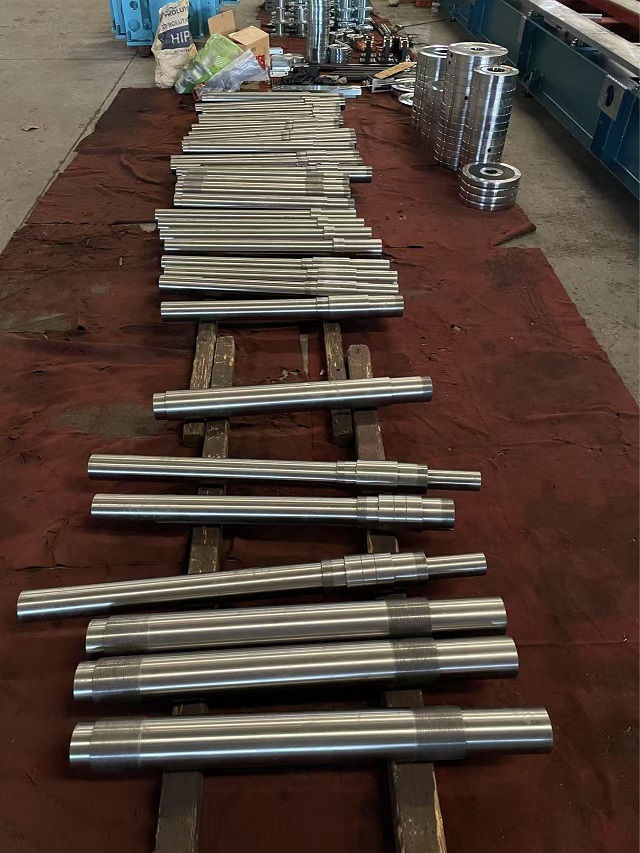

1.Eje de alta precisión

Ejes macizos de 90 mm de diámetro.

Los ejes de acero sólido se procesan dos veces con una máquina rectificadora para garantizar la precisión final. Garantice que el comprador obtenga una hoja de alta precisión de la máquina fabricada por Zhongyuan.

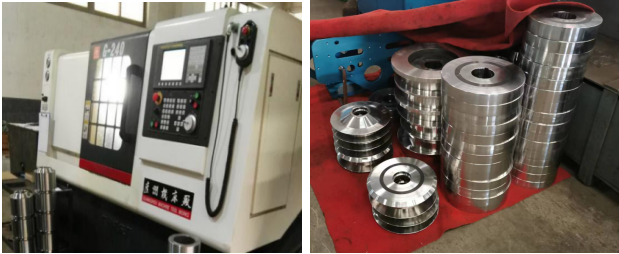

2. Rodillos

CR12 Mov. Molde, HRC58-60, con procesión controlada digitalmente. procesado por máquina CNC

La máquina CNC puede mejorar la precisión de los rodillos.

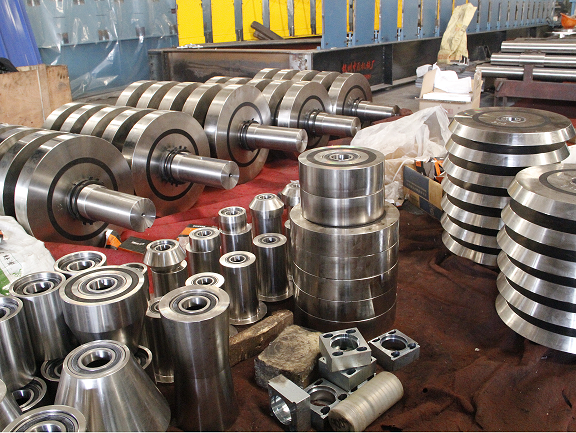

3.Rodamientos de diseño en el interior de los rodillos formadores.

Diseñe los cojinetes dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.

Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión del formado.

Los rodamientos ayudan a prolongar la vida útil de las máquinas. Nuestras máquinas formadoras fabricadas pueden usarse por más de 15 años.

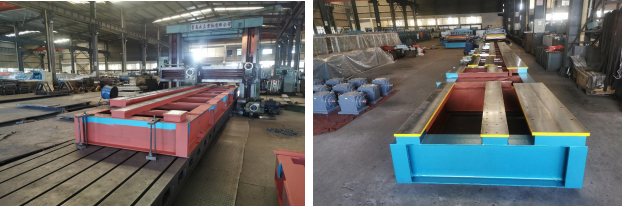

4. El bastidor de la máquina se procesa en la superficie mediante una máquina planificadora de 10 m.

Bastidor de la máquina fabricado en acero tipo H450 mediante soldadura, planificado en superficie para garantizar la precisión.

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina. Grosor de la pared lateral: 45 mm

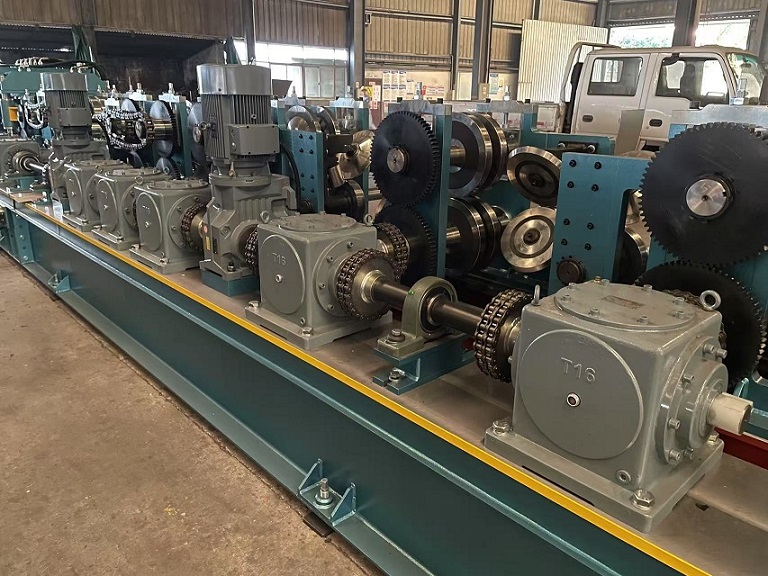

Conducción del motor, transmisión de accionamiento por engranaje helicoidal, alrededor de estaciones de 15 pasos para formar
el motor principal = 3*7,5 KW+1*5,5 KW, control de velocidad de frecuencia

Todos los pernos roscados son de grado 8.8 (algunas otras fábricas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.
Velocidad de formación: aproximadamente 18 m/min (sin tiempo de corte ni punzonado)

Todos los rodillos procesados ​​se ensamblan sobre la alfombra para evitar rayar la superficie de los rodillos.

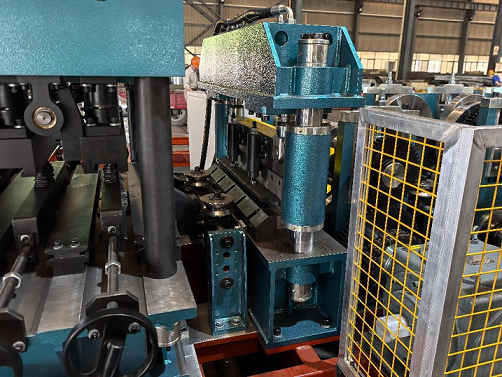

5.Dispositivo de precorte

1) El comprador puede configurar la longitud y los bloques a través del panel de control; cuando alcance la longitud establecida, la máquina cortará el panel automáticamente. El corte se realiza gracias a la potencia de una estación hidráulica que garantiza la precisión del corte.

2) El estilo: precorte, accionado hidráulicamente.

3) Material de la cuchilla de corte: Cr12Mov. molde de acero con tratamiento templado

6. Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 HZ/trifásico (se puede diseñar según los requisitos del comprador)

Aplicación del producto de la máquina perfiladora de correas c

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras de correas  en diferentes especificaciones, modelos y configuraciones.

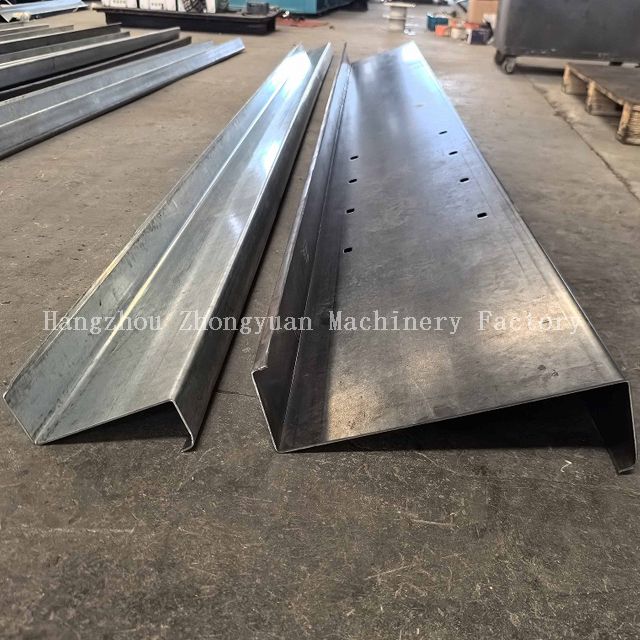

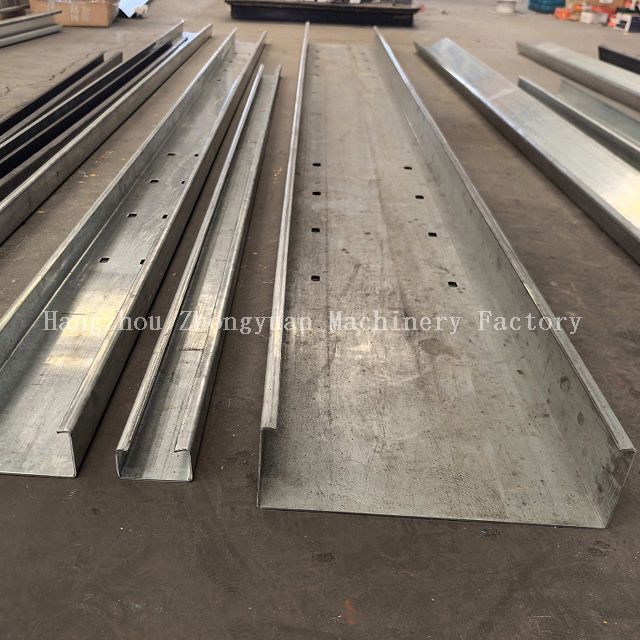

Ejemplo de aplicación de máquina de correas C y Z

Detalles de empaquetado de la máquina perfiladora de correas CZ

1. Un contenedor *40GP y uno de 20gp (en circunstancias normales) para cargar un juego de máquina perfiladora de correas con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 150 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
