Breve introducción de la máquina formadora W:

Parámetros técnicos de la máquina W:

Componentes de la máquina para fabricar rollos W:

Pantalla de procesamiento  de trabajo en forma de W

Hoja guía → Perfilado → punzonado automático →  Medir la longitud y cortar la hoja

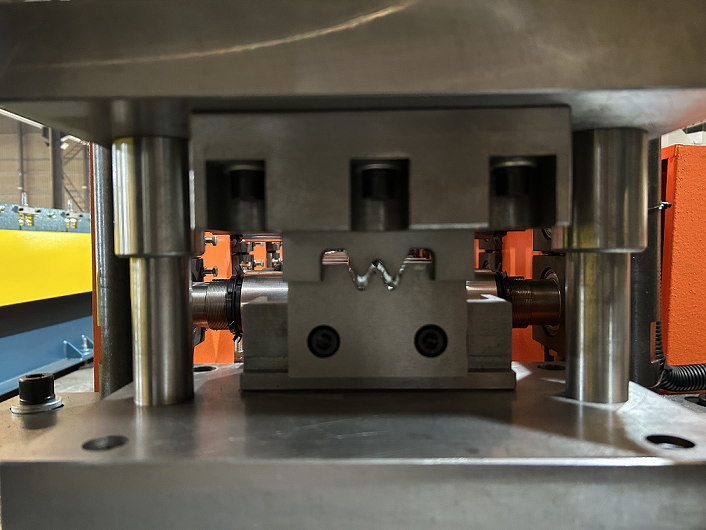

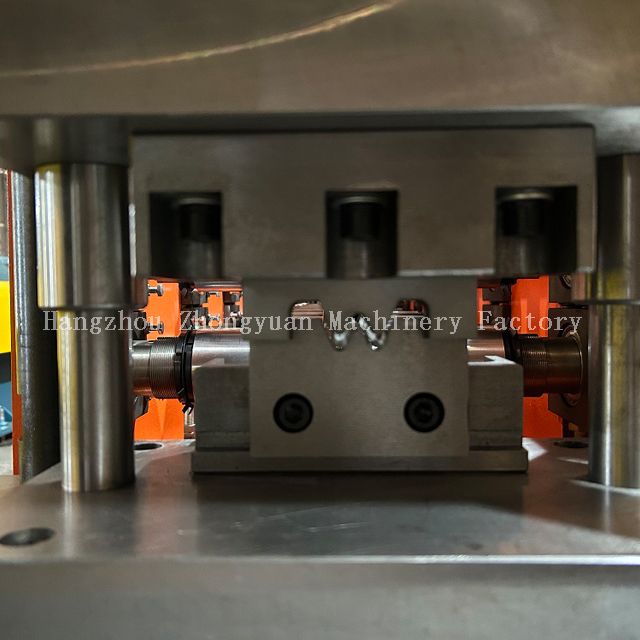

1. Corte hidráulico automático

1)  Adopta poscorte, Detener para cortar;

2)  El material de la hoja de corte es Cr12MOV. con tratamiento apagado.

3)  El marco de corte ha sido tratado térmicamente para evitar la deformación del producto final. Tolerancia de longitud de corte ±2 mm.

5)  La potencia de corte la proporciona la estación hidráulica. La potencia es de 5,5 kw.

6)  El producto final se puede cortar según la longitud establecida en el controlador PLC y la longitud se mide automáticamente mediante un codificador.  Cuando el producto final alcance la longitud establecida, la máquina se detendrá para cortar el producto automáticamente. Finalice esta acción, la máquina volverá a funcionar continuamente.

2. Dispositivo de punzonado automático

1) Potencia hidráulica: 5,5 kw

2) Los troqueles con orificios redondos tienen un diámetro de 3 mm.

3) La posición vertical debe ajustarse en el PLC.

4) Material del troquel de punzonado: Cr12mov.

5) Se incluye un cabezal de perforación adicional.

3. Sistema de control PLC

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 380 V/50 Hz, trifásico (se puede diseñar según los requisitos del comprador)

7) Menú húngaro (la traducción proviene del comprador)

Aplicación del producto de la máquina para fabricar W.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras W en diferentes especificaciones, modelos y configuraciones.

Ejemplo de aplicación de la máquina formadora W

Detalles de empaquetado de la máquina W

1. Un contenedor *20GP para cargar un juego de máquina para fabricar rollos W;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
