Breve introducción de la máquina perfiladora de línea:

Parámetros técnicos de la máquina formadora de líneas:

Componentes de la máquina de línea:

Pantalla de procesamiento de trabajo de línea

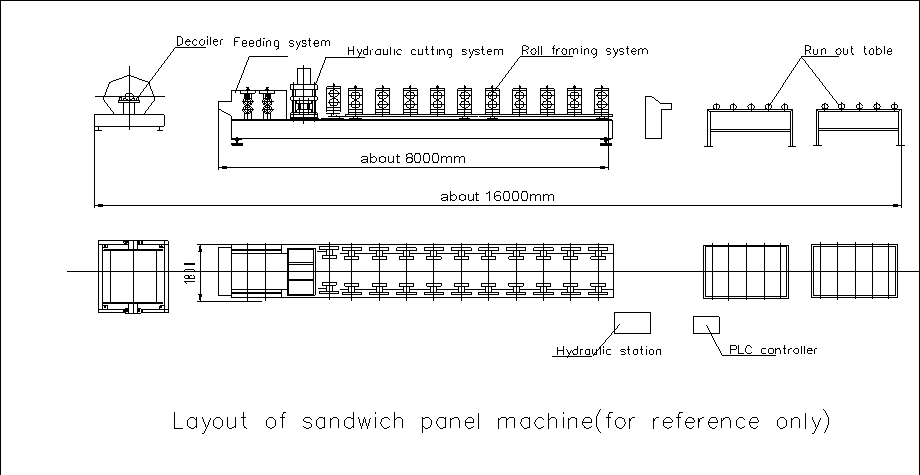

Desenrollar la hoja → Hoja guía → Medir la longitud y cortar la hoja → Perfilado →  Producto a la mesa de agotamiento

1. Dispositivo de cobertura de película

2. Rodillo ranurador de extremo doblado

1) Está compuesto por un rodillo ranurador curvado que se utiliza para presionar la ranura en la parte inferior del material.

2) Puede aparecer al hacer una lámina plana.

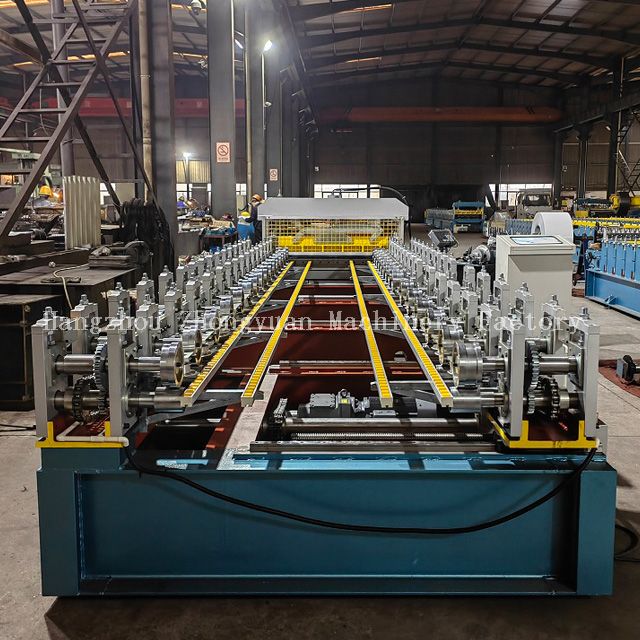

3. M/C perfilador

1) El bastidor principal de la máquina es una estructura tipo columna para garantizar que la máquina sea ajustable.

2) El material del rodillo es acero forjado No.45 de alta calidad, con procesión controlada digitalmente.

3) Los ejes de los rodillos se labran con una máquina rectificadora dos veces para garantizar la precisión del producto final.

4) Los rodillos están recubiertos con cromo duro con un espesor de 0,05 mm en la superficie después de ser mecanizados con la máquina herramienta exacta. De modo que garantice una larga vida útil de los rodillos formadores.

5) El diámetro del eje es de 55 mm.

6) Cantidad de rodillos formadores: aproximadamente 13 estaciones

7) La máquina es ajustable para adaptarse a diferentes anchos de material desde 390-1200 mm de ancho (máximo 1210 mm). Un lado es fijo y el otro lado es móvil.

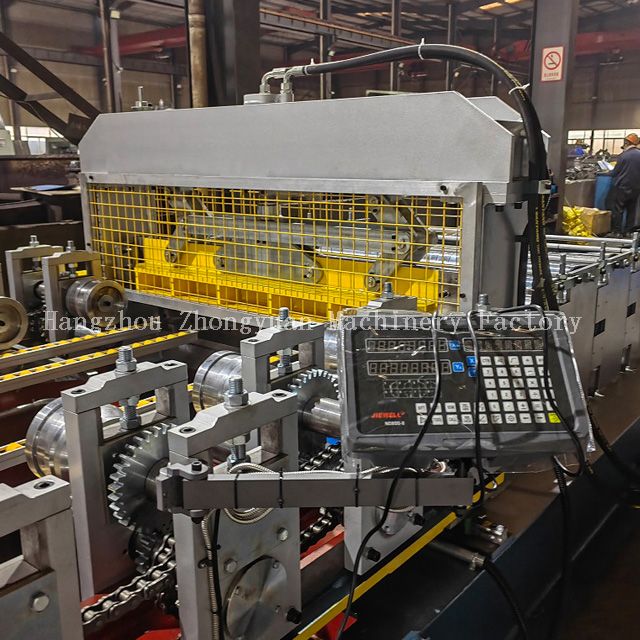

8) Mueva el volante para cambiar la máquina y hacer material de diferentes anchos manualmente; hay un dispositivo de visualización digital que muestra cuántos anchos se mueven para la máquina.

9) La cadena y el engranaje mueven la línea, el motor acciona. Todas las acciones de trabajo son controladas automáticamente por el gabinete eléctrico PLC.

10) Voltaje de alimentación adecuado: 380 V/50 HZ/trifásico

11) Velocidad de trabajo de la línea (velocidad de formación): aproximadamente 25 m/min (sin tiempo de corte)

12) Potencia del motor de la máquina principal: 5,5 KW

13)  Peso total: 8600 kg

14)  Tamaño de la formación aproximadamente:  8,7 ml*2,0 mW*1,6 mH

Aplicación del producto de la máquina para fabricar rollos en línea.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas para fabricar líneas  en diferentes especificaciones, modelos y configuraciones.

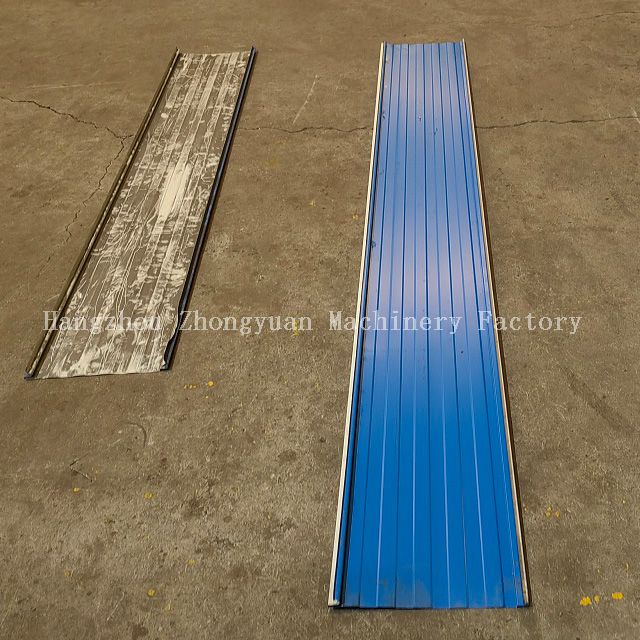

Ejemplo de aplicación de la máquina perfiladora de línea

Detalles de empaquetado de la máquina formadora de líneas

1. Un contenedor *40GP para cargar un juego de máquinas en línea con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
