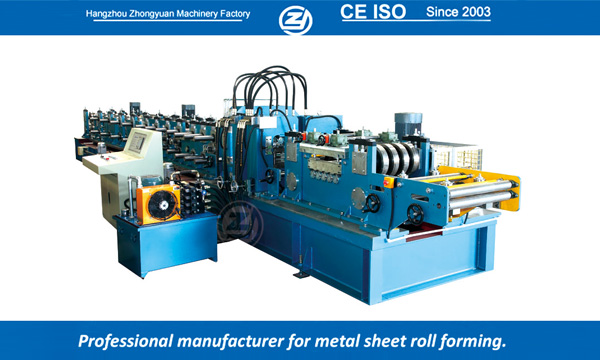

La máquina perfiladora de correas CZ es una máquina que produce correas. Las correas son una barra o vigas horizontales que se utilizan como estructuras de soporte en un edificio. Las máquinas perfiladoras de correas más conocidas en el mercado son las máquinas perfiladoras de correas C, las máquinas perfiladoras de correas Z y las máquinas perfiladoras de correas intercambiables C/Z. El ejercicio de perfilado de correas es un ejercicio de perfilado de metal que deforma metal bajo altas restricciones mediante una secuencia de rodillos de formas únicas.

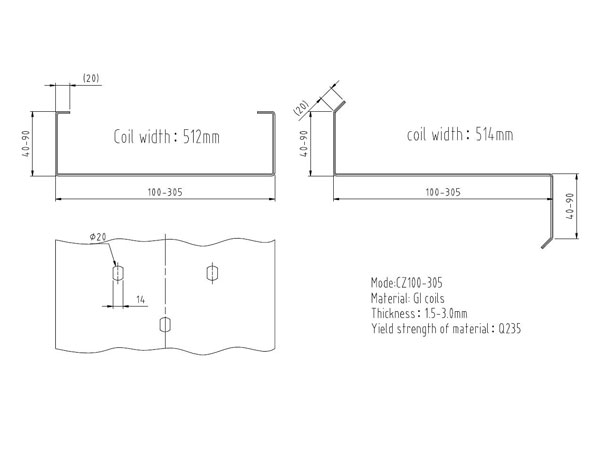

En la construcción de acero, el término correa significa un miembro estructural del techo que se extiende paralelo a un alero del edificio para sostener la lámina o plataforma del techo. Dado que la pared o las vigas sostienen la correa C, la correa preperforada es cómoda de instalar e ideal para paredes y techos con o sin aislamiento. La altura y el espesor de una correa elegida dependen de la carga y la longitud del tramo.
Estructuras de la máquina enrolladora de correas
Las estructuras principales de la máquina enrolladora de correas funcionan en una secuencia ininterrumpida. Cuando el material se introduce en la máquina, ésta encuentra continuamente su camino a través de todas las etapas de la operación. El final del proceso produce un producto final y completo. La máquina enrolladora de correas está diseñada con una línea de formación, un dispositivo de protección de seguridad, un sistema de control electrónico, un desenrollador, una parte de control eléctrico y una parte de corte.
La estructura principal de la máquina enrolladora de
correas incluye: Línea de perfilado

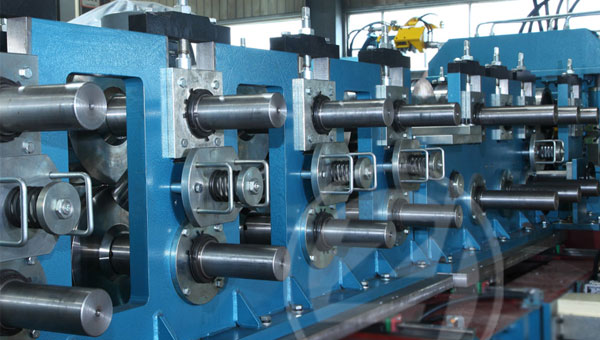

El rodillo comprende moldes de Cr12 excepcionales para fabricar ocho juegos de rodillos. Con una precisión de 6 a 7, el dispositivo de máquina CNC de precisión también procesa aceros HRC con una precisión de 56 a 6o. Con un resultado de rugosidad de 0,8, no se producen rayones en la parte superior de las piezas producidas.
La línea de conformado toma un arco permanente integral, un error de distancia del orificio que abarca menos de 0,1 mm y una placa lateral que abarca una placa de acero de 25 mm. La pieza que soporta la línea de producción incluye un rodamiento de alta calidad, mientras que el rodamiento incluye un rodillo de alimentación, que puede ajustarse girándose hacia la derecha y hacia la izquierda, hacia arriba y hacia abajo.
La parte transportadora de la línea de producción, conocida como sistema de transición, transmite su potencia a la caja de cambios desde el motor a la rueda motriz a través de la rueda dentada. Los rodillos inferior y superior giran sincrónicamente debido a que la rueda motriz transmite la bobina de acero al extremo frontal de la línea de formación.
Parte de corte
La parte de corte comprende una máquina cizalla y una herramienta de longitud fija. El dispositivo de longitud fija controla la longitud mediante codificación. La correa C o Z producida se corta y el estampado se completa cuando la correa alcanza una longitud específica.
Uncoiler
Uncoiler es una herramienta única que se utiliza para nivelar placas de acero. Puede realizar producción de corte, nivelación y desenrollado y también puede configurarse para realizar otras líneas de producción de productos en láminas. El desenrollador es ideal para industrias como vehículos,
electrodomésticos, maquinaria, productos metálicos, decoración y estructuras de acero.
La parte desenrolladora de la máquina formadora de correas es el dispositivo responsable de proporcionar materiales en láminas y almacenar materiales de desenrollado. También
entrega firmemente las bobinas de acero a la cámara de la línea de producción de conformado.
Protección de seguridad
Se instala una cubierta protectora en la herramienta de transmisión primaria, con muchas señales de advertencia colocadas en diferentes lugares con respecto a la seguridad individual mientras se encuentra en la línea de producción. Existen conexiones a tierra de seguridad esenciales para los equipos eléctricos, promoviendo la protección y mejorando la seguridad individual.
Sistema de control electrónico
La línea de producción de correas cuenta en su totalidad con un sistema de control electrónico de primer nivel. Los componentes de control eléctrico de la máquina enrolladora de correas cumplen con las especificaciones internacionales y también puede especificar las piezas que desee. Los
requisitos de los componentes incluyen un número de línea transparente, marcas claras y piezas razonables.
Alimentador y nivelación
La estructura de nivelación y alimentador de rodillos es el componente donde ocurre el proceso de doblado. La deformación de la parte plana, placa o lámina se realiza mediante una serie de dobleces intercambiables. Los dobleces intercambiables se realizan colocando la lámina, pieza o placa entre juegos de rodillos niveladores de correas.
Tipos de máquina perfiladora de correas

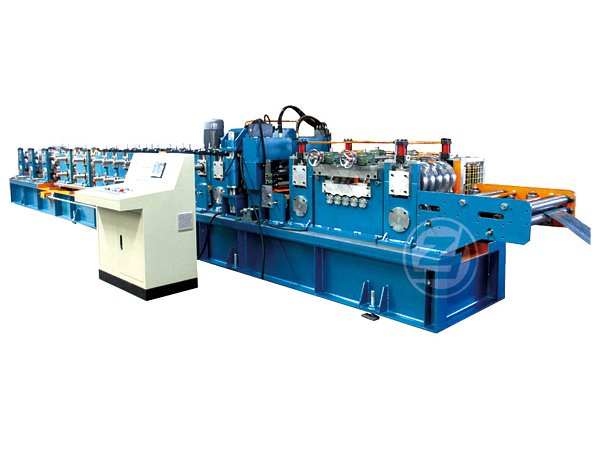

1.C Máquina perfiladora de correas

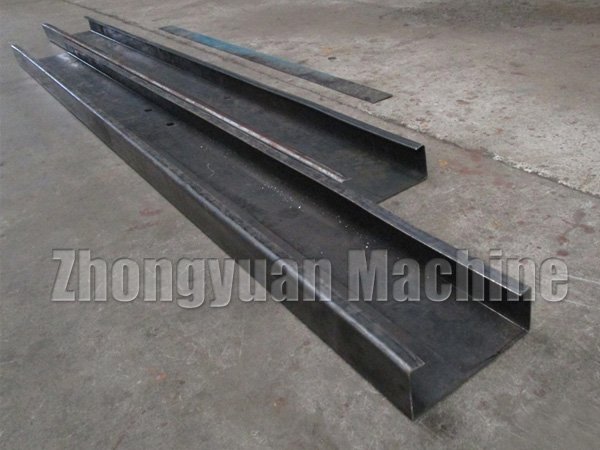

La máquina perfiladora de correas de acero en forma de C está hecha de placas de acero de fuerza en frío convincentes. Sus síntomas de espesor de pared uniforme. El acero en forma de C fabricado mediante doblado en frío se adhiere a los síntomas de presión de la correa del techo y puede ofrecer pleno rendimiento al rendimiento automático del acero. La nueva correa en forma de C ha reemplazado a las correas tradicionales como canales de acero, tubos de acero y ángulos de acero.

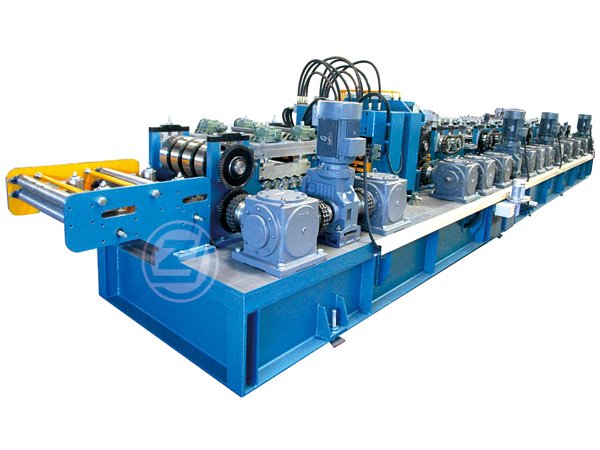

Máquina perfiladora de correas 2.Z

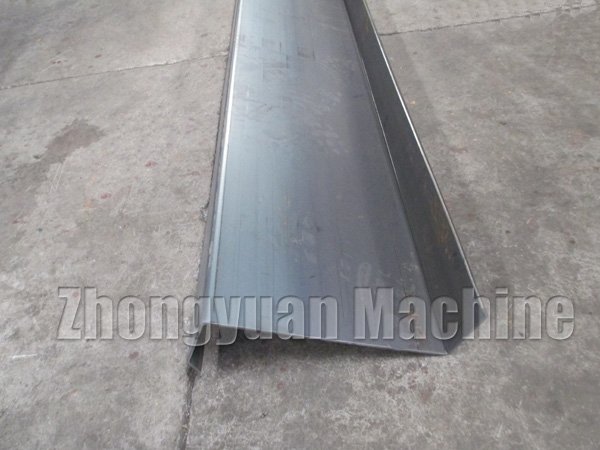

La máquina perfiladora de correas de acero en forma de Z puede fabricar diferentes especificaciones de productos terminados de la máquina perfiladora de correas en forma de Z. Es una unidad formadora de bobina simple con un estante de carga pasivo, un dispositivo de punzonado, un dispositivo de corte después del conformado, un
dispositivo nivelador, un sistema de control por computadora y una estación hidráulica.
La máquina de acero en forma de Z puede fabricar acero conformado en frío y varios perfiles de diferentes materiales, con formas transversales complejas y espesores de pared consistentes que son difíciles de fabricar mediante fórmulas generales de laminación en caliente.
Puede ser el componente de soporte importante de edificios civiles e industriales medianos y prominentes, como el soporte de pared de un almacén, hangares, edificios de fábricas, pasillos y techos que soportan cargas.

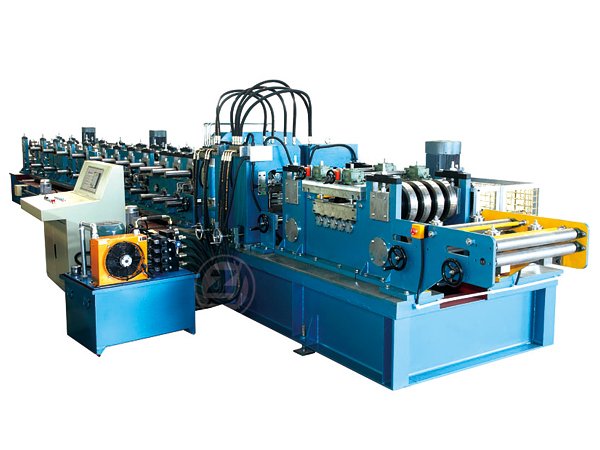

3.Máquina perfiladora de correas C&Z
La máquina perfiladora de correas C&z puede realizar diferentes especificaciones de correas C y z mediante mejoras manuales. Por lo tanto, no es necesario cambiar el rollo si desea producir una correa con otras especificaciones.
El proceso de producción adoptará automáticamente la fórmula de control, que cortará, dará forma y perforará automáticamente de acuerdo con los parámetros ingresados, como la distancia del orificio longitudinal, la longitud de la correa y la calidad de la correa.
Proceso de producción de la máquina CZ Purlin
El proceso de producción de la máquina de correas CZ sigue la siguiente secuencia: desenrollador a alimentación, de alimentación a cámara de nivelación, luego a
punzonado hidráulico, después de lo cual se pasa al corte hidráulico. Después del proceso de corte, el acero se mueve a la sección de perfilado y a la salida de correas para el producto final.
¿Dónde comprar la mejor máquina perfiladora de correas CZ?
Como fabricante y proveedor líder de máquinas perfiladoras de correas C/Z, Zhongyuan
ofrece las mejores máquinas perfiladoras de correas como la máquina enrolladora de correas C, la máquina enrolladora de correas Z y la máquina enrolladora de correas C&Z.
Las piezas de la máquina Zhongyuan son fabricadas por personal experimentado con alta precisión, utilizando herramientas rodantes de la mejor calidad, por lo que nunca tendrá que preocuparse por la calidad de la máquina. Todas las máquinas tienen control de calidad de acuerdo con los requisitos ISO 9001 y CE.
