(3) Dispositivo de perforación 1 juego (equipar 3 moldes de perforación)
(4) Corte hidráulico 1 juego (equipa 3 cuchillas de corte)
(5) Estación hidráulica 1 juego
(6) Sistema de control PLC 1 juego
(7) Estante del producto (sin alimentación) 1 juego (dos piezas, la longitud total es de 3 metros)
(8) Caja de herramientas 1 juego
MATERIAL:
1) Ancho de la bobina: como muestra el perfil
2) Espesor de bobina adecuado: 1,5 mm -3,0 mm
3) Materias primas adecuadas: lámina laminada en frío
4) Límite elástico de la materia prima: 235Mpa
M/C perfilador:
1) El marco principal de la máquina se suelda por separado y la pared exterior se conecta mediante tornillos después de haber sido rotatoriamente en la superficie.

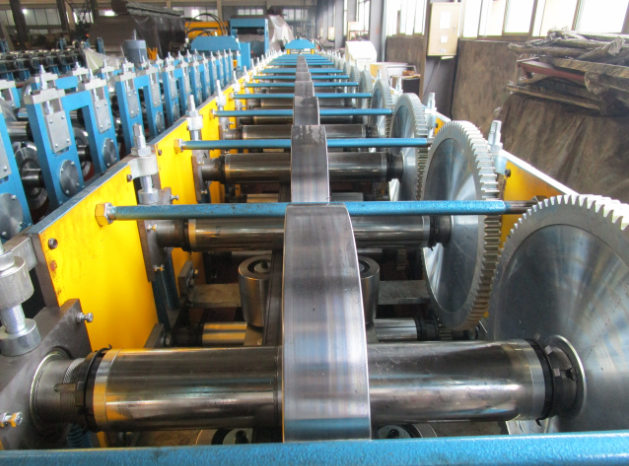

2) El material del rodillo es acero para moldes Cr12 sometido a tratamiento de enfriamiento, con procesión controlada digitalmente.
3) Los ejes de los rodillos se labran con una máquina rectificadora dos veces para garantizar la precisión del producto final.
4) El diámetro del eje es de 90 mm.
5) Cantidad de rodillos formadores: aproximadamente 28 estaciones (depende del diseño final)
6) 24A-1 Cadena y engranaje mueven la línea, el motor acciona. Todas las acciones de trabajo son controladas automáticamente por el gabinete eléctrico PLC.
7) Ajuste el poste del tornillo manualmente para ajustar la distancia entre los rodillos superior e inferior para formar un producto de diferente espesor.
8) Ajuste manualmente los anillos espaciadores entre los rodillos cuando cambie el tamaño del producto.
9) Voltaje de alimentación adecuado: 380 V/50 Hz, trifásico (se puede diseñar según los requisitos del comprador)
10) Velocidad de trabajo de la línea (velocidad de formación): aproximadamente 10-12 m/min (sin punzonado ni tiempo de corte)
11) Potencia del motor de la máquina principal: aproximadamente 7,5*2kW (depende del diseño final)
12) Peso total: alrededor de 14000 kg.
13) El tamaño de toda la línea 15mX1.6mx2m (LxWxH)

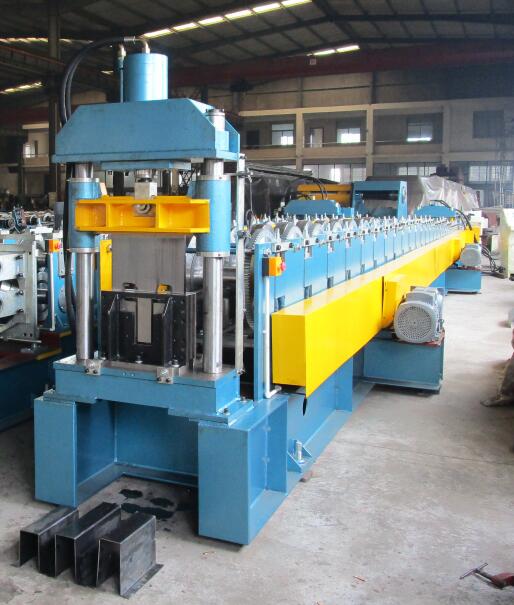

Máquina formadora de rollos Omage en nuestra fábrica, se puede utilizar para formar máx. Imagen de 3 mm de espesor.

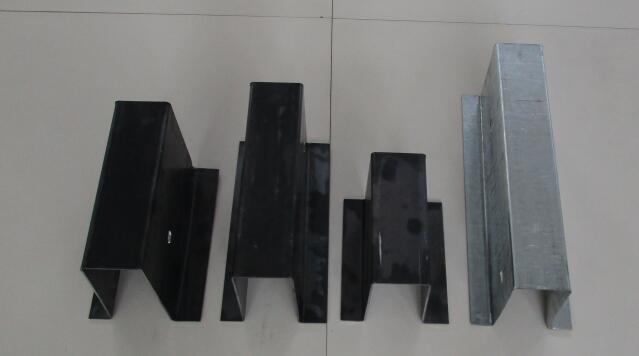

Omage producido a partir de la máquina perfiladora Zhongyuan
