Breve introducción de la máquina para techos metálicos con junta alzada:

Parámetros técnicos de la máquina perfiladora de costura alzada:

Componentes de la máquina de costura de chapa:

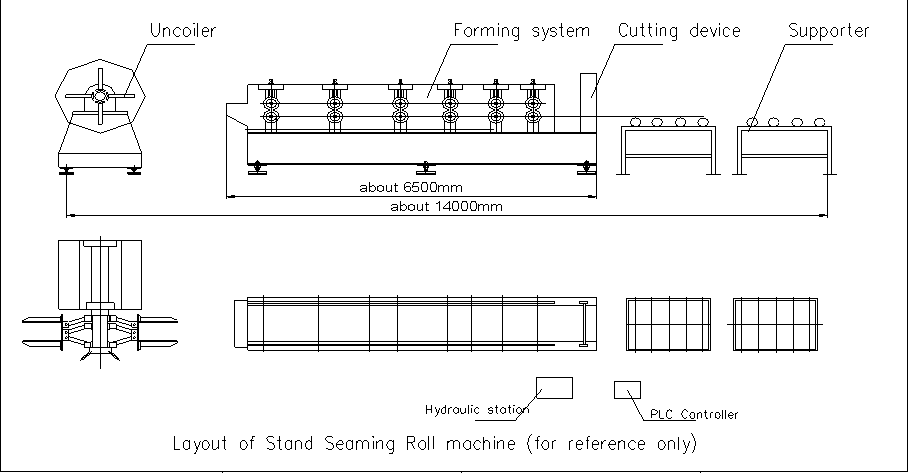

Pantalla de procesamiento de trabajo de costura

Desenrollar la hoja → Hoja guía → Perfilado → Medir la longitud y cortar la hoja → Producto a la mesa de agotamiento

Descripción de los componentes de la máquina de paneles con costura alzada.

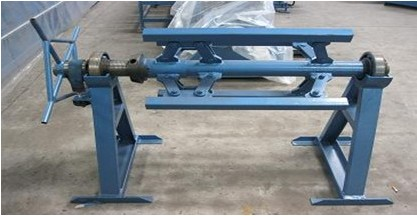

(1) Desenrollador manual :

1) Des-poder; desenrollador manual; máx. Capacidad: 5000kg

2) Adecuado para diámetro interior de bobina: 508 mm.

3) La potencia manual expande la superficie interior de la bobina.

Referencia del formulario de salida del desenrollador:

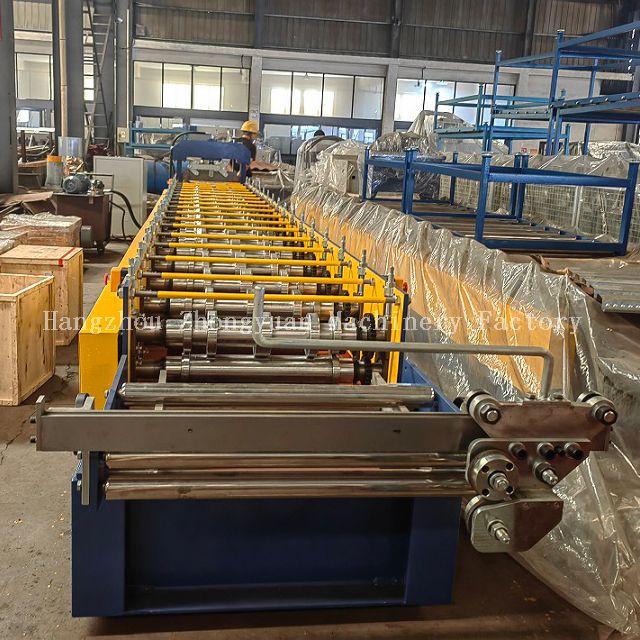

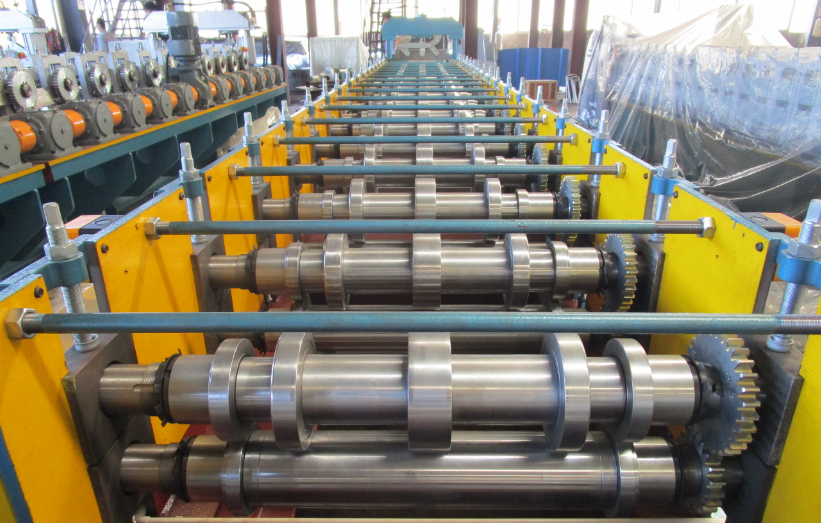

( 2) Perfiladora M/C

1) El marco principal de la máquina se suelda por separado y la pared exterior se conecta mediante tornillos después de haber sido rotatoriamente en la superficie.

2)  El material del rodillo es acero forjado No.45 de alta calidad, con procesión controlada digitalmente.

3) Los ejes de los rodillos se labran con una máquina rectificadora dos veces para garantizar la precisión del producto final.

4) Los rodillos están recubiertos con cromo duro en la superficie después de ser mecanizados con la máquina herramienta exacta. De modo que garantice una larga vida útil de los rodillos formadores.

5) La cadena y el engranaje mueven la línea, el motor acciona. Todas las acciones de trabajo son controladas automáticamente por el gabinete eléctrico PLC.

6) Voltaje de alimentación adecuado: 415 V/50 HZ/trifásico

7)  Velocidad de formación: aproximadamente 20 m/min (sin tiempo de corte)

8)  Potencia del motor de la máquina principal: 5,5 KW

9)  Peso total: 5380 kg

10)  Tamaño del formado: 8,3*1,2*1,6 m  (largo x ancho x alto)

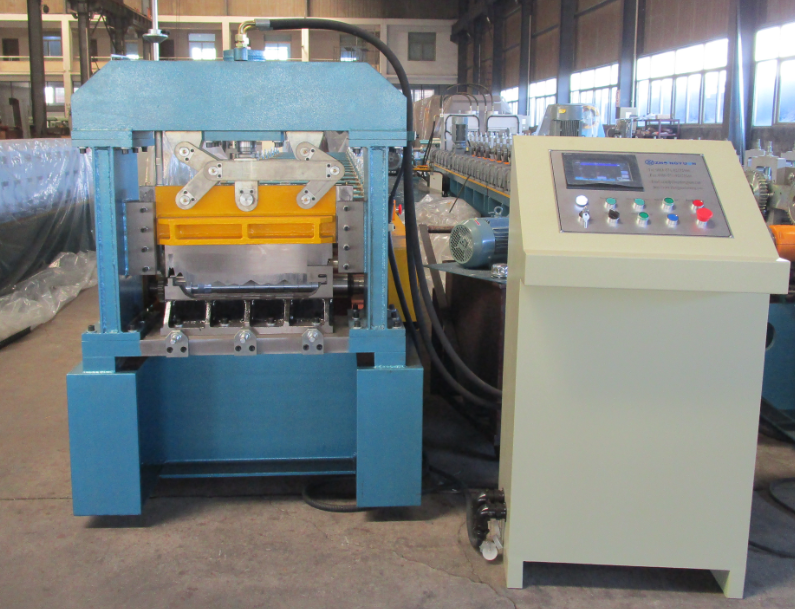

( 3) Corte Hidráulico

1) Adopta postcorte, el material de la hoja de corte es Cr12 con tratamiento templado.

2) Adopta un marco soldado para una buena rigidez.

3) La potencia de corte la proporciona la estación hidráulica.

4) Se compone de una estación de bomba hidráulica, una cuchilla de corte del estante del molde, etc. Se utiliza para cortar el producto después del formado.

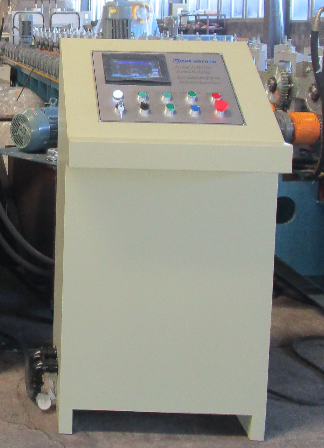

(4) Sistema de control PLC:

1) Este sistema utiliza Mitsubishi PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente. Es conveniente controlar la máquina perfiladora.

2) El convertidor Mitsubishi ajusta la tecnología de velocidad y realiza la producción automática.

3)  Se ingresa la pantalla táctil y se cancelan los datos de trabajo.

4)  El amigable sistema de interfaz hombre-máquina se puede configurar en lotes según la pieza de trabajo, la longitud, la cantidad, etc.

5)  Recuento del codificador, que tiene función de recuento y medición de longitud.

6)  Voltaje de alimentación adecuado: 415 V/50 HZ/trifásico

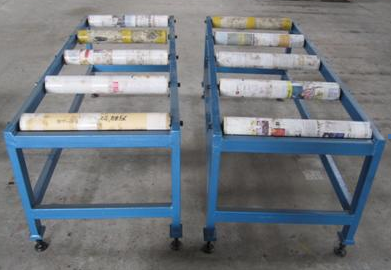

(5 ) Estante del producto (sin alimentación):

1)  Se utilizan para colocar el producto final cuando el producto sale del dispositivo de corte.

2)  2 piezas. La longitud de cada pieza es de 1,5 m, la longitud total es de 3 metros.

3)  Recoger el producto final y los productos finales son convenientes para que los trabajadores los apilen.

Aplicación del producto de la máquina perfiladora de rollos de metal con costura alzada.

Para satisfacer los diversos requisitos de los clientes, diseñamos y fabricamos máquinas perfiladoras con costura alzada  en diferentes especificaciones, modelos y configuraciones.

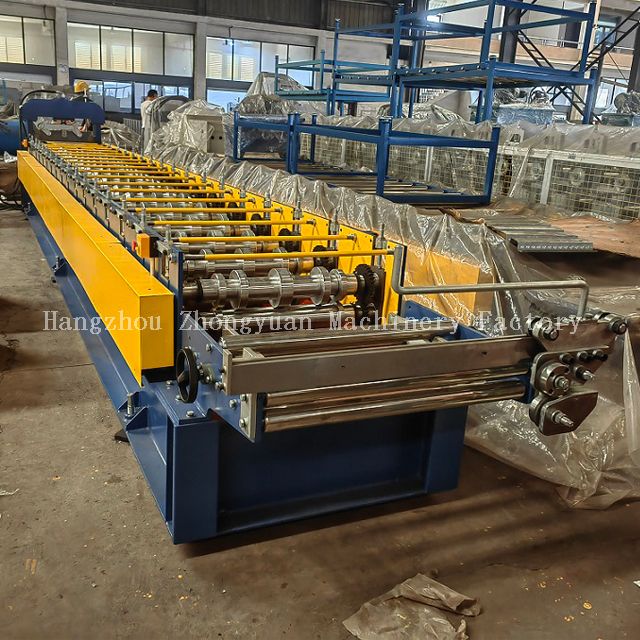

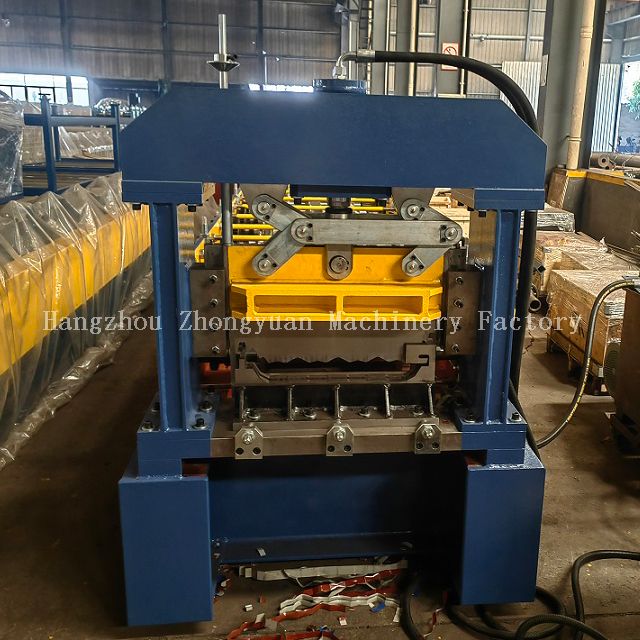

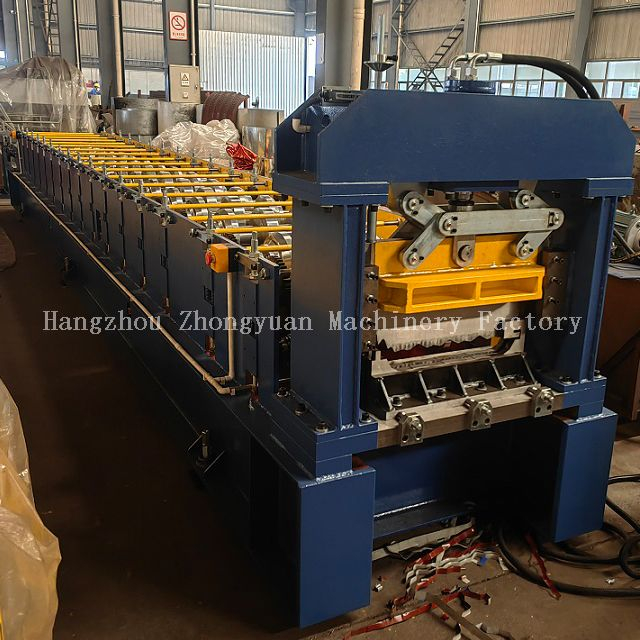

Ejemplo de aplicación de la máquina formadora de rollos de costura alzada

Detalles de empaquetado de la máquina perfiladora de paneles con costura alzada

1. Un contenedor *40GP para cargar un juego de máquina perfiladora de costura vertical con desenrollador mecánico;

2. Todo el controlador PLC limpiado con aceite antioxidante cubierto por una película de espuma;

3.Repuestos y algunas piezas pequeñas empaquetadas en una caja de herramientas de plástico;

4.Todos los componentes fijados mediante alambre de acero con contenedor. Adecuado para envíos marítimos prolongados.

El tiempo de entrega

Máquina lista dentro de los 100 días posteriores a la recepción del depósito del 30 % y la confirmación de los detalles del contrato por parte del comprador y los vendedores.
